Сотовые (ячеистые) решетки РСН, РСР
Описание

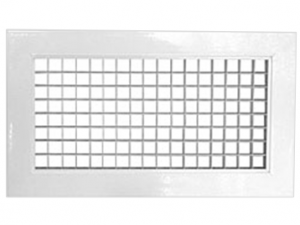

Сотовые (ячеистые) алюминиевые вентиляционные решетки РСН и РСР предназначены для удаления воздуха системами вентиляции и кондиционирования в помещениях любого назначения.
Коэффициент живого сечения Кж.с. = 0,83. Сотовые (ячеистые) вентиляционные решетки РСР комплектуются регулятором расхода воздуха. Вентиляционные решетки РСН представляют собой раму прямоугольной формы с установленной в ней неподвижно закрепленной объемной решеткой в виде квадратных "сот". Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов. Монтаж вентиляционной решетки к потолку рекомендуется производить при помощи самонарезающих винтов.
С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.
Вентиляционные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
При изготовлении алюминиевых вентиляционных решеток на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
Минимальный размер вентиляционной решетки 100 x 100 мм, максимальный размер 1200 х 600 мм, шаг - 50 мм. При размере А > 600 мм устанавливается перемычка, обеспечивающая прочность конструкции.

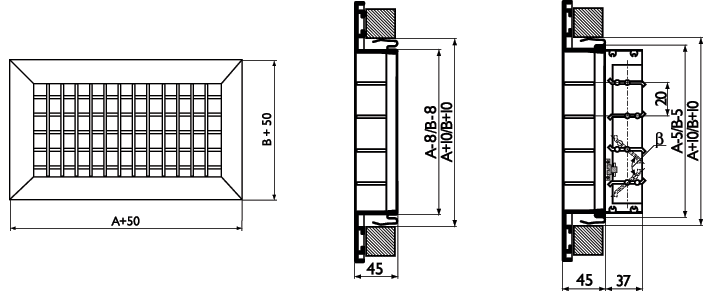

Чертежи и схемы
Таблица подбора
| Размеры* А х В, мм | Fo, м2 | LA = 25дБ (А) | LA = 35дБ (А) | LA = 45дБ (А) | ||||||
| Lo , м3/ч | Vo , м/с | ∆Рп, Па | Lo , м3/ч | Vo , м/с | ∆Рп, Па | Lo , м3/ч | Vo , м/с | ∆Рп, Па | ||
| 200*100 | 0,017 | 200 | 6 | 3,3 | 320 | 15 | 5,2 | 600 | 52 | 9,8 |
| 300*100 | 0,027 | 230 | 3 | 2,4 | 400 | 9 | 4,1 | 800 | 37 | 8,2 |
| 400*100 | 0,036 | 280 | 3 | 2,2 | 450 | 7 | 3,5 | 950 | 29 | 7,3 |
| 500*100 | 0,045 | 340 | 2 | 2,1 | 530 | 6 | 3,3 | 1100 | 25 | 6,8 |
| 150*150 | 0,020 | 200 | 4 | 2,8 | 320 | 11 | 4,4 | 680 | 48 | 9,4 |
| 300*150 | 0,041 | 340 | 3 | 2,3 | 530 | 7 | 3,6 | 1100 | 30 | 7,5 |
| 400*150 | 0,055 | 400 | 2 | 2,0 | 620 | 5 | 3,1 | 1300 | 23 | 6,6 |
| 500*150 | 0,070 | 500 | 2 | 2,0 | 780 | 5 | 3,1 | 1500 | 19 | 6,0 |
| 200*200 | 0,036 | 280 | 3 | 2,2 | 450 | 7 | 3,5 | 950 | 29 | 7,3 |
| 300*200 | 0,055 | 400 | 2 | 2,0 | 620 | 5 | 3,1 | 1300 | 23 | 6,6 |
| 400*200 | 0,074 | 500 | 2 | 1,9 | 780 | 5 | 2,9 | 1500 | 17 | 5,6 |
| 500*200 | 0,093 | 620 | 2 | 1,9 | 1000 | 5 | 3,0 | 1850 | 17 | 5,5 |
| 300*300 | 0,084 | 580 | 2 | 1,9 | 900 | 5 | 3,0 | 1700 | 17 | 5,6 |
| 400*300 | 0,113 | 700 | 2 | 1,7 | 1150 | 4 | 2,8 | 2150 | 15 | 5,3 |
| 500*300 | 0,142 | 800 | 1 | 1,6 | 1250 | 3 | 2,5 | 2400 | 12 | 4,7 |
| * Решетки других размеров и цветов поставляются под заказ, звоните: (812) 680-30-82 | ||||||||||
| При установке регулятора расхода в решетках РСР данные таблицы корректируются: | Значение коэффициента К и ∆LA для решеток РСР | |||||||||
| % открытия регулятора расхода | 100% b=0° | 50% b=30° | 30% b=60° | |||||||
| K | 1,4 | 5,8 | 11,3 | |||||||
| ∆LA, дБ(А) | 2 | 5 | 7 | |||||||
