Наружные круглые решетки CG
Описание
Наружные круглые решётки CG предназначены для забора свежего воздуха и удаления загрязнённого воздуха из зданий.

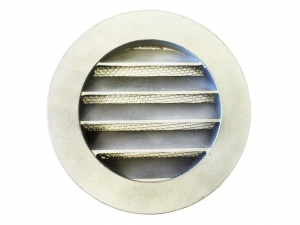

Решётки CG представляют собой круглую раму с установленными в неё неподвижными жалюзи, форма которых препятствует проникновению атмосферных осадков с улицы. С внутренней стороны решетки установлена защитная сетка. Решётки типоразмером от 100 до 400 мм изготавливаются из алюминия, а решетки типоразмером 500 и 630 мм - из оцинкованной стали. Рабочее положение решетки – вертикальное.

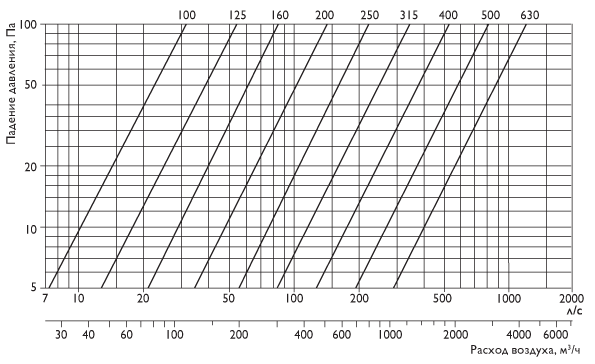

Чертежи и схемы
Размеры круглой наружной решетки CG, мм
| Модель | øD | øA | C | Вес, кг |
| Решетка CG 100 | 99 | 132 | 25 | 0,17 |
| Решетка CG 125 | 124 | 152 | 25 | 0,24 |
| Решетка CG 160 | 159 | 189 | 25 | 0,41 |
| Решетка CG 200 | 199 | 231 | 25 | 0,49 |
| Решетка CG 250 | 249 | 278 | 28 | 0,74 |
| Решетка CG 315 | 314 | 350 | 23 | 1,94 |
| Решетка CG 400 | 399 | 400 | 25 | 2,90 |
