Переточные решетки АП (для дверей и межкомнатных перегородок)
Описание

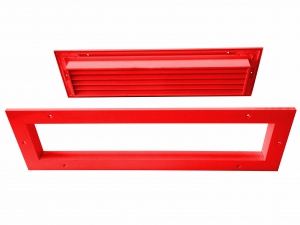

Переточные алюминиевые вентиляционные решетки АП предназначены для перераспределения воздуха между помещениями. Переточные вентиляционные решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама вентиляционной решетки устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм.
Переточные вентиляционные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении решеток на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
Минимальный размер вентиляционной решетки 100 x 100 мм, максимальный - 1000 мм по одной из сторон, шаг 50 мм.
Чертежи и схемы
Таблица подбора
| Размеры* А х В, мм | Fo, м2 | FЖ.С., м2 | Скорость в живом сечении VЖ.С., м\c | |||||||
| 0,2 | 0,4 | 0,6 | 0,8 | 1 | 1,5 | 2 | 2,5 | |||
| Потери полного давления ∆Pполн, Па | ||||||||||
| 0,1 | 0,3 | 0,7 | 1,3 | 2 | 4 | 8 | 12 | |||
| 300*150 | 0,039 | 0,021 | 15 | 30 | 45 | 60 | 80 | 110 | 150 | 190 |
| 300*200 | 0,054 | 0,029 | 21 | 42,0 | 63 | 80,0 | 100 | 160 | 210 | 260 |
| 300*250 | 0,068 | 0,036 | 26 | 52 | 78 | 100 | 130 | 190 | 260 | 320 |
| 350*150 | 0,046 | 0,025 | 18 | 36 | 54 | 70 | 90 | 140 | 180 | 230 |
| 350*200 | 0,063 | 0,034 | 24 | 49 | 73 | 100 | 120 | 180 | 240 | 310 |
| 400*150 | 0,053 | 0,029 | 21 | 42 | 63 | 80 | 100 | 160 | 210 | 260 |
| 400*200 | 0,073 | 0,04 | 29 | 58 | 86 | 120 | 140 | 220 | 290 | 360 |
| 500*150 | 0,067 | 0,037 | 27 | 53 | 80 | 110 | 130 | 200 | 270 | 330 |
| 500*200 | 0,091 | 0,05 | 36 | 72 | 110 | 140 | 180 | 270 | 360 | 450 |
| 500*250 | 0,116 | 0,064 | 46 | 92 | 140 | 180 | 230 | 350 | 460 | 580 |
| 600*200 | 0,110 | 0,061 | 44 | 88 | 130 | 180 | 220 | 330 | 440 | 550 |
| 600*250 | 0,139 | 0,078 | 56,0 | 110 | 170 | 220 | 280 | 420 | 560 | 700 |
