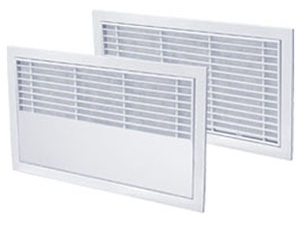

Инспекционные решётки ИЛН и ИЛР
Описание
Инспекционные решётки ИЛН и ИЛР предназначены для подачи и удаления воздуха в помещениях различного назначения и, в то же время, для обеспечения доступа к оборудованию систем вентиляции и кондиционирования (например, к кондиционерам или фанкойлам канального типа) и к другим инженерным коммуникациям. Инспекционные решётки ИЛН и ИЛР представляют собой раму прямоугольной формы, в которой закреплен поворотный блок, состоящий из неподвижных горизонтальных жалюзи и фиксируемый скрытыми защелками. В модификации решетки ИЛН АхВ/2 половина площади поверхности поворотного блока закрыта сплошной пластиной. Инспекционные решетки ИЛР дополнительно оснащены встроенным регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма. Инспекционные решетки ИЛН...G2 и ИЛР...G2 дополнительно оснащаются воздушным фильтром с классом очистки G2, под заказ возможна комплектация фильтрами с классом очистки G3, F5, F7 или F9. Минимальный размер решетки 200х200 мм, максимальный – 1200х600 мм; под заказ возможно изготовление инспекционных решеток с другим соотношением глухой части к полной площади поверхности поворотного блока. Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). По запросу решетка может быть окрашена в любой цвет по каталогу RAL.

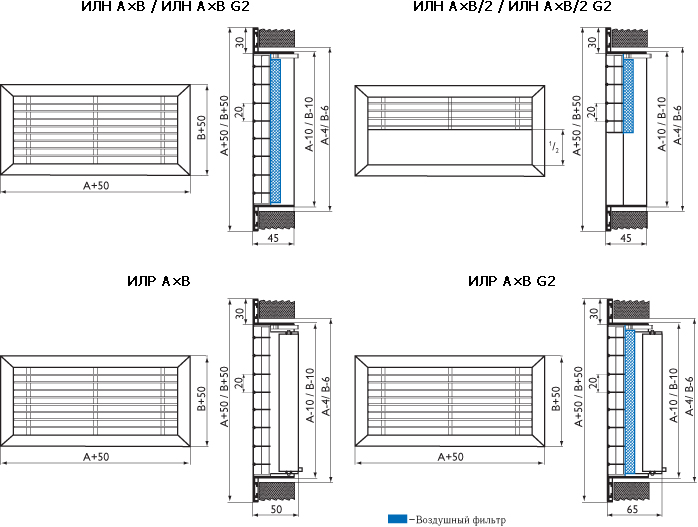

Чертежи и схемы
Данные для подбора решеток ИЛН и ИЛР при подаче или удалении воздуха
| Размер АхВ, мм | LwA<25 дБ(А), ∆Pпол. < 1 Па | LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | ||||||||||||||||
| F0, | Дальноб. | Дальноб. | Дальнобой- | Дальноб. | Дальноб. | ||||||||||||||||
| м3 | L0, | м, при | L0, | ∆Pпол. | м, при | L0, | ∆Pпол. | ность, м при | L0, | ∆Pпол. | м, при | L0, | ∆Pпол. | м, при | |||||||
| м3/ч | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | ||||||||
| 200 x 200 | 0,028 | 100 | 5,0 | 2,0 | 220 | 4 | 11 | 4,4 | 280 | 6 | 14 | 5,6 | 3,7 | 440 | 16 | 8,8 | 5,8 | 690 | 39 | 14 | 9,2 |
| 300 x 200 | 0,045 | 170 | 6,7 | 2,7 | 330 | 3 | 13 | 5,2 | 400 | 5 | 16 | 6,3 | 4,2 | 650 | 14 | 10 | 6,8 | 1030 | 34 | 16 | 11 |
| 400 x 200 | 0,062 | 230 | 7,7 | 3,1 | 430 | 3 | 14 | 5,8 | 540 | 5 | 18 | 7,3 | 4,8 | 860 | 13 | 12 | 7,7 | 1360 | 32 | 18 | 12 |
| 500 x 200 | 0,078 | 300 | 9,0 | 3,6 | 520 | 3 | 16 | 6,2 | 660 | 5 | 20 | 7,9 | 5,3 | 1050 | 12 | 13 | 8,4 | 1660 | 29 | 20 | 13 |
| 600 x 200 | 0,095 | 360 | 9,7 | 3,9 | 620 | 3 | 17 | 6,7 | 790 | 4 | 21 | 8,5 | 5,7 | 1250 | 11 | 14 | 9,0 | 1970 | 28 | 21 | 14 |
| 700 x 200 | 0,111 | 430 | 11 | 4,3 | 710 | 3 | 18 | 7,1 | 900 | 4 | 23 | 9,0 | 6,0 | 1440 | 11 | 14 | 9,6 | 2270 | 27 | 23 | 15 |
| 800 x 200 | 0,128 | 490 | 11 | 4,6 | 810 | 3 | 19 | 7,5 | 1020 | 4 | 24 | 9,5 | 6,3 | 1630 | 11 | 15 | 10 | 2570 | 26 | 24 | 16 |
| 1000 x 200 | 0,161 | 620 | 13 | 5,2 | 990 | 2 | 21 | 8,2 | 1250 | 4 | 26 | 10 | 6,9 | 1990 | 10 | 17 | 11 | 3150 | 25 | 26 | 17 |
| 300 x 300 | 0,072 | 270 | 8,4 | 3,4 | 490 | 3 | 15 | 6,1 | 620 | 5 | 19 | 7,7 | 5,1 | 980 | 12 | 12 | 8,1 | 1560 | 30 | 19 | 13 |
| 400 x 300 | 0,098 | 380 | 10 | 4,0 | 640 | 3 | 17 | 6,8 | 810 | 4 | 22 | 8,6 | 5,7 | 1290 | 11 | 14 | 9,1 | 2040 | 28 | 22 | 14 |
| 500 x 300 | 0,125 | 480 | 11 | 4,5 | 790 | 3 | 19 | 7,4 | 1000 | 4 | 24 | 9,4 | 6,3 | 1590 | 10 | 15 | 10 | 2520 | 26 | 24 | 16 |
| 600 x 300 | 0,152 | 590 | 13 | 5,0 | 940 | 2 | 20 | 8,0 | 1190 | 4 | 25 | 10 | 6,8 | 1890 | 10 | 16 | 11 | 3000 | 25 | 26 | 17 |
| 700 x 300 | 0,178 | 690 | 14 | 5,5 | 1080 | 2 | 21 | 8,5 | 1370 | 4 | 27 | 11 | 7,2 | 2180 | 10 | 17 | 11 | 3450 | 24 | 27 | 18 |
| 800 x 300 | 0,205 | 800 | 15 | 5,9 | 1220 | 2 | 22 | 9,0 | 1550 | 4 | 29 | 11 | 7,6 | 2470 | 9 | 18 | 12 | 3910 | 24 | 29 | 19 |
| 1000 x 300 | 0,258 | 1000 | 16 | 6,6 | 1500 | 2 | 25 | 9,8 | 1900 | 4 | 31 | 12 | 8,3 | 3020 | 9 | 20 | 13 | 4800 | 22 | 31 | 21 |
| 1200 x 300 | 0,311 | 1210 | 18 | 7,2 | 1760 | 2 | 26 | 11 | 2240 | 3 | 33 | 13 | 8,9 | 3570 | 9 | 21 | 14 | 5670 | 22 | 34 | 23 |
| 600 x 600/2 | 0,161 | 620 | 13 | 5,2 | 990 | 2 | 21 | 8,2 | 1250 | 4 | 26 | 10 | 6,9 | 1990 | 10 | 17 | 11 | 3150 | 25 | 26 | 17 |
| 600 x 600 | 0,322 | 1250 | 18 | 7,3 | 1820 | 2 | 27 | 11 | 2300 | 3 | 34 | 14 | 9,0 | 3680 | 8 | 22 | 14 | 5850 | 21 | 34 | 23 |
| 800 x 600/2 | 0,217 | 840 | 15 | 6,0 | 1280 | 2 | 23 | 9,2 | 1630 | 4 | 29 | 12 | 7,8 | 2600 | 9 | 19 | 12 | 4110 | 23 | 29 | 20 |
| 800 x 600 | 0,436 | 1700 | 21 | 8,6 | 2380 | 2 | 30 | 12 | 3010 | 3 | 38 | 15 | 10 | 4820 | 8 | 24 | 16 | 7660 | 20 | 39 | 26 |
| 1000 x 600/2 | 0,274 | 1070 | 17 | 6,8 | 1580 | 2 | 25 | 10 | 2000 | 3 | 32 | 13 | 8,5 | 3190 | 9 | 20 | 14 | 5060 | 22 | 32 | 21 |
| 1000 x 600 | 0,549 | 2150 | 24 | 9,7 | 2920 | 2 | 33 | 13 | 3690 | 3 | 41 | 17 | 11 | 5910 | 8 | 27 | 18 | 9410 | 19 | 42 | 28 |
| 1200 x 600/2 | 0,331 | 1290 | 19 | 7,5 | 1860 | 2 | 27 | 11 | 2360 | 3 | 34 | 14 | 9,1 | 3770 | 8 | 22 | 15 | 5990 | 21 | 35 | 23 |
| 1200 x 600 | 0,662 | 2590 | 27 | 11 | 3440 | 2 | 35 | 14 | 4360 | 3 | 45 | 18 | 12 | 6980 | 7 | 29 | 19 | 11120 | 18 | 46 | 30 |
