Инерционные вентиляционные решетки АРК
Описание
Инерционные решетки АРК предназначены для автоматического перекрытия воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрытия выбросных отверстий при неработающем вентиляторе.

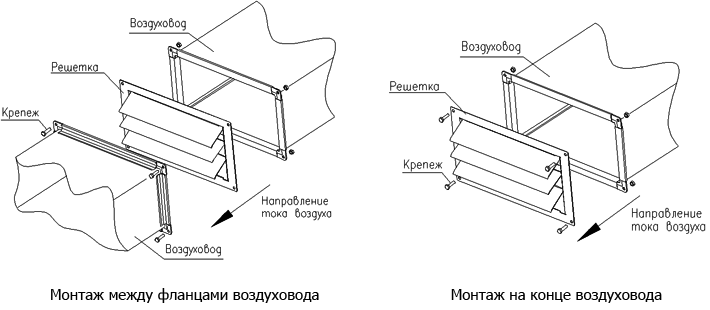

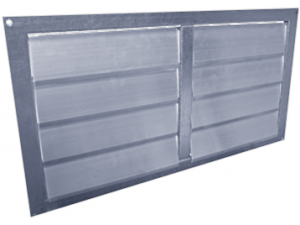

Конструктивно решетка АРК представляет собой корпус, изготовленный из оцинкованной стали, внутри которого на узлах поворота установлены жалюзи из алюминиевого сплава. Жалюзи решетки оснащены уплотнениями. Использование алюминия в качестве материала жалюзи позволяет применять инерционные решетки АРК в системах с небольшими расходами воздуха. Решетки АРК могут быть установлены непосредственно между фланцами воздуховода или на конце воздуховода и только на горизонтальных участках воздуховодов.
Чертежи и схемы
Таблица подбора
Тип клапана | A | В | Вес, кг |
| АРК 300x150 | 300 | 150 | 0,60 |
| АРК 400x200 | 400 | 200 | 0,89 |
| АРК 500x250 | 500 | 250 | 1,25 |
| АРК 500x300 | 500 | 300 | 1,30 |
| АРК 600x300 | 600 | 300 | 1,67 |
| АРК 600x350 | 600 | 350 | 1,89 |
| АРК 700x400 | 700 | 400 | 2,36 |
| АРК 800x500 | 800 | 500 | 2,96 |
| АРК 1000x500 | 1000 | 500 | 3,50 |
