Инерционные вентиляционные решетки АГС

Кратко

Производитель: Арктос

Описание

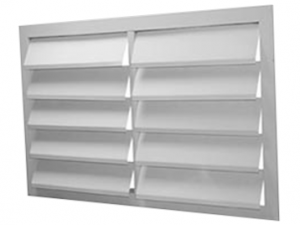

Инерционные алюминиевые вентиляционные решетки АГС предназначены для установки в системах вентиляции и используются как обратный воздушный клапан для автоматического перекрывания отверстий при выключении вентилятора.

Инерционные вентиляционные решетки оснащены легко вращающимися алюминиевыми жалюзи, установленными в раму.

Жалюзи установлены таким образом, что при отключении вентилятора они закрываются под действием силы тяжести. Монтаж инерционных решеток в воздуховодах обеспечивается с помощью самонарезающих винтов.

Инерционные вентиляционные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении решеток на заказ возможна окраска в любой цвет по каталогу RAL.

Минимальный размер инерционной алюминиевой решетки 150 x 150 мм, максимальный 1000 x 1000 мм, шаг - 50 мм

Чертежи и схемы

Таблица подбора

Размеры АхВ, мм	Fo, м²	F_Ж.С., м²	Скорость V₀ в подводящем патрубке F₀, м/с
			1,0	1,5	2,0	2,5	3,0	3,5	4,0	5,0	6,0	7,0	8,0	9,0	10,0	12,0
			Потери полного давления ∆P_п, Па
			1	2	3	5	7	10	13	20	29	39	51	64	79	114
			Расход воздуха L₀, м³/ч
АГС 200 х 200	0,035	0,032	130	190	250	320	380	440	500	630	760	880	1010	1130	1260	1510
АГС 300 х 150	0,039	0,036	150	220	295	370	440	520	590	740	890	1030	1120	1260	1400	1680
АГС 300 х 300	0,082	0,076	300	440	590	740	890	1000	1200	1500	1800	2100	2400	2700	3000	3500
АГС 400 х 200	0,072	0,066	260	390	520	650	780	910	1040	1300	1600	1800	2100	2300	2600	3100
АГС 400 х 400	0,149	0,136	540	800	1100	1300	1600	1900	2100	2700	3200	3800	4300	4800	5400	6400
АГС 500 х 250	0,115	0,104	410	620	830	1000	1200	1500	1700	2100	2500	2900	3300	3700	4100	5000
АГС 500 х 300	0,139	0,128	500	750	1000	1300	1500	1800	2000	2500	3000	3600	4000	4500	5000	6000
АГС 500 х 500	0,236	0,217	850	1300	1700	2100	2500	3000	3400	4200	5100	5900	6800	7600	8500	10200
АГС 600 х 300	0,163	0,151	590	880	1200	1500	1800	2100	2300	2900	3500	4100	4700	5300	5900	7000
АГС 600 х 350	0,192	0,176	690	1000	1400	1700	2100	2400	2800	3500	4100	4500	5500	6200	6900	8300
АГС 600 х 600	0,334	0,306	1200	1800	2400	3000	3600	4200	4800	6000	7200	8400	9600	10800	12000	14400
АГС 700 х 400	0,259	0,237	930	1400	1900	2300	2800	3300	3700	4700	5600	6500	7500	8400	9300	11200
АГС 700 х 700	0,459	0,419	1700	2500	3300	4100	5000	5800	6600	8300	9900	11600	13200	14900	16500	19800
АГС 800 х 500	0,375	0,345	1400	2000	2700	3400	4100	4700	5400	6800	8100	9500	10800	12200	13500	16200
АГС 800 х 800	0,605	0,559	2200	3300	4400	5400	6500	7600	8700	10900	13100	15200	17400	19600	21800	26100
АГС 900 х 900	0,771	0,704	2800	4200	5600	6900	8300	9700	11100	13900	16700	19400	2220	25000	27800	33300
АГС 1000 x 500	0,472	0,435	1700	2500	3400	4200	5100	5900	6800	8500	10200	11900	13600	15300	17000	20400
