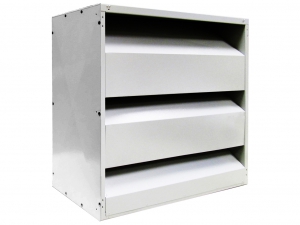

Акустические решетки РШГ и РШД
Описание
Шумопоглощающие (акустические) решетки РШГ и РШД предназначены для эффективного препятствования передачи шума. Могут устанавливаться как на фасад, так и внутри здания.
Котельные; Венткамеры (форткамеры); Компрессорные и прочие машинные помещения; Помещения с повышенными требованиями подавления шума из окружающей среды.
Кроме того, решетки РШГ и РШД выполняют роль зашиты от наружных воздействий (осадков, птиц).
Шумопоглощающие вентиляционные решетки РШГ и РШД обеспечивают идеальную шумоизоляцию как в помещении, так и на улице (шум из помещения не проникает на улицу).
Конструкция звукопоглощающих решеток РШГ, РШД состоит из несущего корпуса и поперечных жалюзи, выполненных из оцинкованной листовой стали. Жалюзи располагаются в корпусе с наклоном под угол 45º, наполняются звукопоглощающим материалом и на нижней стороне покрываются оцинкованными перфорированными панелями.
Вентиляционные шумопоглощающие решетки РШД представляют собой две решетки РШГ одного типоразмера, которые скреплены тыльными сторонами между собой посредством болтового соединения. При использовании акустических решеток подобным образом, значение эффективности снижения шума увеличивается. Решетки РШД поставляются в собранном или разобранном виде (две решетки РШГ) в зависимости от типоразмера и массы. При поставке в разобранном виде решеток РШД крепеж для сборки поставляется в комплекте.
На звукопоглощающие вентиляционные решетки РШГ и РШД может быть установлена защитная сетка для предотвращения попадания посторонних предметов, также решетки могут окрашиваться в любой цвет по каталогу RAL.

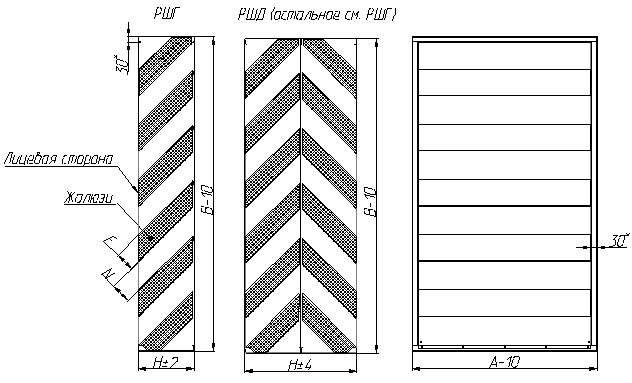

Чертежи и схемы
Таблица подбора
Наименование изделия | Габариты решетки | Габариты проема | Кол-во жалюзи, шт | Толщина жалюзи F, мм | Зазор между жалюзи N, мм | |||
Ширина решетки (А-10), мм | Высота решетки (В-10), мм | Глубина решетки Н, | Ширина проема А, мм | Высота проема В, мм | ||||
1 РШГ, 1 РШД | От 390 до 1590 с шагом 150 мм | 440 | 150/300 | От 400 до 1600 с шагом 150 мм | 450 | 3 | 50 | 50 |
590 | 600 | 4 | ||||||
740 | 750 | 5 | ||||||
890 | 900 | 6 | ||||||
1040 | 1050 | 7 | ||||||
1190 | 1200 | 8 | ||||||
1340 | 1350 | 9 | ||||||
1490 | 1500 | 10 | ||||||
1640 | 1650 | 11 | ||||||
1790 | 1800 | 12 | ||||||
1940 | 1950 | 13 | ||||||
2090 | 2100 | 14 | ||||||
2240 | 2250 | 15 | ||||||
Таблица подбора
Наименование изделия | Габариты решетки | Габариты проема | Кол-во жалюзи, шт | Толщина жалюзи F, мм | Зазор между жалюзи N, мм | |||
Ширина решетки (А-10), мм | Высота решетки (В-10), мм | Глубина решетки Н, | Ширина проема А, мм | Высота проема В, мм | ||||
2 РШГ, 2 РШД | От 390 до 1590 с шагом 150 | 440 | 300/600 | От 400 до 1600 с шагом 150 | 450 | 2 | 50 | 50 |
590 | 600 | 3 | ||||||
740 | 750 | 4 | ||||||
890 | 900 | 5 | ||||||
1040 | 1050 | 6 | ||||||
1190 | 1200 | 7 | ||||||
1340 | 1350 | 8 | ||||||
1490 | 1500 | 9 | ||||||
1640 | 1650 | 10 | ||||||
1790 | 1800 | 11 | ||||||
1940 | 1950 | 12 | ||||||
2090 | 2100 | 13 | ||||||
2240 | 2250 | 14 | ||||||
2 РШГ (А), 2 РШД(А) | 490 | 500 | 2 | 100 | 100 | |||
790 | 800 | 3 | ||||||
1090 | 1100 | 4 | ||||||
1390 | 1400 | 5 | ||||||
1690 | 1700 | 6 | ||||||
1990 | 2000 | 7 | ||||||
2290 | 2300 | 8 | ||||||
2 РШД (Б), 2 РШГГ (Б) | 490 | 500 | 2 | 120 | 80 | |||
790 | 800 | 3 | ||||||
1090 | 1100 | 4 | ||||||
1390 | 1400 | 5 | ||||||
1690 | 1700 | 6 | ||||||
1990 | 2000 | 7 | ||||||
2290 | 2300 | 8 | ||||||
Таблица подбора
Наименование изделия | Среднегеометрические частоты октавных полос, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
Эффективность глушителя, дБ | ||||||||
1 РШГ | - | 6 | 5 | 9 | 12 | 16 | 14 | 11 |
1 РШД | 3 | 7 | 8 | 22 | 19 | 20 | 17 | 17 |
2 РШГ | 1 | 12 | 8 | 15 | 21 | 28 | 26 | 21 |
2 РШД | 5 | 12 | 15 | >39 | 36 | 37 | 32 | 31 |
2 РШГ (А) | 4 | 13 | 9 | 11 | 15 | 21 | 19 | 19 |
2 РШД(А) | 7 | 13 | 15 | 18 | 25 | 31 | 34 | 28 |
2 РШГ Б) | 4 | 13 | 10 | 13 | 17 | 24 | 20 | 19 |
2РШД(Б) | 7 | 13 | 19 | 20 | 30 | 35 | 33 | 32 |
