Канальные водяные нагреватели для прямоугольных воздуховодов PBAS

Кратко

Производитель: Polar Bear

Описание

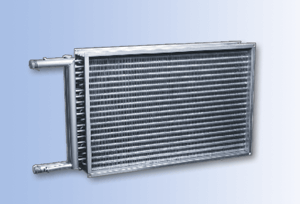

Канальные теплообменники (нагреватели) PBAS предназначены для подогрева воздуха в прямоугольных воздуховодах. Корпус изготовлен из оцинкованной стали, нагреватель изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения - 2,5 мм. На выходном коллекторе предусмотрен патрубок для установки погружного датчика системы защиты от замерзания (1/4”). Максимальные рабочие температура и давление составляют 150°С/1,0 МПа или 100°С/1,6 МПа. Все канальные нагреватели PBAS проверяются на герметичность опрессовкой под давлением 3,3 МПа.

Канальные теплообменники PBAS могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с плюсовой температурой. Рекомендуемое расстояние до изгиба воздуховода или заслонки должно быть не менее диагонального размера теплообменника.

Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентилиSTV/STR или 3DS/3D.

Обеспечение скорости протекания воды не ниже минимально допустимой; Защиту по температуре воздуха и обратной воды; Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.

Чертежи и схемы

Таблица подбора

Технические характеристики канального нагревателя PBAS
Модель	Расход воздуха, м³/ч	Мощн., кВт	Вода, Т=95/70°С		Внутр. объм, см3	Размеры, мм							Вес, кг
			Расход, л/с	Сопр., Па		A	B	C	D	E	F	Ød*
PBAS 400х200–2–2,5	600	12,4	0,12	8,4	0,60	400	200	130	33	36	65	½”	5,5
	900	16,0	0,16	13,4
PBAS 400х200–3–2,5	600	17,2	0,17	7,8	0,85	400	200	130	43	36	65	½”	6,2
	900	22,6	0,22	12,9
PBAS 400х200–4–2,5	600	20,7	0,20	13,7	1,07	400	200	130	65	36	65	½”	6,8
	900	27,9	0,27	23,5
PBAS 500х250–2–2,5	900	18,1	0,18	3,1	0,93	500	250	130	33	36	65	½”	7,1
	1350	23,4	0,23	4,9
PBAS 500х250–3–2,5	900	25,9	0,25	7,4	1,28	500	250	130	43	36	65	½”	8,0
	1350	34,2	0,34	12,3
PBAS 500х250–4–2,5	900	31,3	0,31	12,3	1,62	500	250	130	65	36	65	½”	8,9
	1350	42,2	0,41	21,4
PBAS 500х300–2–2,5	1100	22,0	0,22	2,5	1,27	500	300	130	38	38	75	¾”	8,0
	1600	27,9	0,27	3,8
PBAS 500х300–3–2,5	1100	31,5	0,31	6,2	1,68	500	300	130	43	38	75	¾”	9,2
	1600	40,7	0,40	9,8
PBAS 500х300–4–2,5	1100	38,1	0,37	10,7	2,09	500	300	130	65	38	75	¾”	10,3
	1600	50,2	0,49	17,6
PBAS 600х300–2–2,5	1300	26,7	0,26	3,8	1,49	600	300	130	38	38	75	¾”	8,8
	2000	34,9	0,34	6,2
PBAS 600х300–3–2,5	1300	37,9	0,37	9,4	1,98	600	300	130	43	38	75	¾”	10,2
	2000	50,9	0,50	16,0
PBAS 600х300–4–2,5	1300	45,5	0,45	16,2	2,46	600	300	130	65	38	75	¾”	11,5
	2000	62,6	0,61	28,9
PBAS 600х350–2–2,5	1500	30,9	0,30	4,0	1,67	600	350	130	38	38	75	¾”	9,8
	2300	40,4	0,40	6,5
PBAS 600х350–3–2,5	1500	43,9	0,43	9,8	2,24	600	300	130	43	38	75	¾”	11,4
	2300	58,8	0,58	16,7
PBAS 600х350–4–2,5	1500	52,7	0,52	16,7	2,80	600	350	130	65	38	75	¾”	12,9
	2300	72,3	0,71	29,8
PBAS 700х400–2–2,5	2000	41,7	0,41	6,2	2,12	700	400	130	38	38	75	¾”	12,5
	3000	53,9	0,53	9,9
PBAS 700х400–3–2,5	2000	59,0	0,58	15,0	2,87	700	400	130	43	38	75	¾”	14,8
	3000	77,9	0,77	25,1
PBAS 700х400–4–2,5	2000	70,6	0,70	25,4	3,62	700	400	130	65	38	75	¾”	17,1
	3000	95,5	0,94	44,2
PBAS 800х500–2–2,5	2900	58,7	0,58	3,5	3,30	800	500	130	42	42	85	1”	16,0
	4300	75,2	0,74	5,5
PBAS 800х500–3–2,5	2900	83,8	0,82	8,1	4,36	800	500	130	43	42	85	1”	19,0
	4300	109,7	1,08	13,4
PBAS 800х500–4–2,5	2900	100,9	0,99	13,5	5,43	800	500	130	65	42	85	1”	21,0
	4300	135,0	1,33	23,1
PBAS 1000х500–2–2,5	3600	74,6	0,73	5,8	4,04	1000	500	130	38	42	85	1”	18,3
	5400	96,3	0,95	9,3
PBAS 1000х500–3–2,5	3600	105,7	1,04	13,7	5,36	1000	500	130	43	42	85	1”	22,2
	5400	139,5	1,37	22,9
PBAS 1000х500–4–2,5	3600	126,6	1,24	22,8	6,68	1000	500	130	65	42	85	1”	26,1
	5400	171,1	1,68	39,8
* Трубная резьба.
Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха T=-28°C.
Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.
