Узлы обвязки для водяных теплообменников ВДЛ "Водолей"
Описание

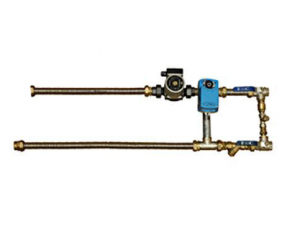

Узлы обвязки ВДЛ предназначены для регулирования температуры теплоносителя и поддержания заданной температуры воздуха, проходящего через теплообменник, в системах вентиляции и кондиционирования. Циркуляция теплоносителя в гидравлическом контуре теплообменника предотвращает его замораживание. Узел состоит из циркуляционного насоса, трехходового регулирующего вентиля с электроприводом (с аналоговым сигналом управления 0-10В или 3-х позиционным сигналом управления), водяного фильтра грубой очистки, обратного клапана, запорных кранов и балансировочного вентиля. Рабочая точка узла определяется исходя из необходимого расхода теплоносителя через теплообменник и суммарных потерь давления на теплообменнике и трубах подводки. Узлы обвязки ВДЛ просты в монтаже и эксплуатации. К теплообменнику узел подключается с помощью гибкой подводки. Узел должен устанавливаться на минимальном расстоянии от теплообменника и не нагружать его коллектор, а вал электрического насоса должен находиться в горизонтальном положении.
Теплоноситель не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии и разложению материалов деталей смесительного узла. Температура окружающей среды при эксплуатации узла должна быть выше температуры замерзания теплоносителя. Максимальная температура теплоносителя – 110°С. Максимальное давление теплоносителя – 1 МПа.

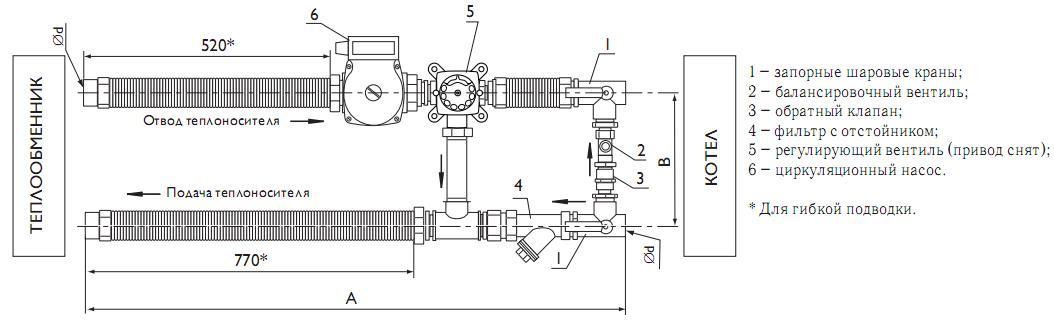

Чертежи и схемы
Таблица подбора
Тип узла | Насос | Вентиль | Электропривод | Длина А, мм | Межосевое расстояние В, мм | Диаметр подключений d, мм |
Аналоговый сигнал управления 0–10 В | ||||||
ВДЛ-300A-40-1,0 | UPS 25-40 | 3DS 15-1,0 | ADM04 | 970 | 325 | G 3/4” |
ВДЛ-300A-40-1,6 | UPS 25-40 | 3DS 15-1,6 | ADM04 | 970 | 330 | G 3/4” |
ВДЛ-300A-40-2,5 | UPS 25-40 | 3DS 15-2,5 | ADM04 | 970 | 320 | G 3/4” |
ВДЛ-300A-40-4,0 | UPS 25-40 | 3DS 20-4,0 | ADM04 | 970 | 320 | G 3/4” |
ВДЛ-300A-60-4,0 | UPS 25-60 | 3DS 20-4,0 | ADM04 | 980 | 335 | G 1” |
ВДЛ-300A-60-6,3 | UPS 25-60 | 3DS 20-6,3 | ADM04 | 980 | 335 | G 1” |
ВДЛ-300A-80-6,3 | UPS 25-80 | 3DS 20-6,3 | ADM04 | 980 | 340 | G 1” |
ВДЛ-300A-80-8,0 | UPS 25-80 | 3DS 25-8,0 | ADM04 | 980 | 340 | G 1” |
ВДЛ-300A-80-12 | UPS 32-80 | 3DS 25-12 | ADM04 | 1100 | 340 | G 1 1/4” |
ВДЛ-300A-80-15 | UPS 32-80 | 3DS 32-15 | ADM04 | 1110 | 335 | G 1 1/4” |
ВДЛ-300A-60-28 Ф | UPS 40-60 | 3F 32-28 | ADM16 | 1350 | 345 | G 1 1/2” |
ВДЛ-300A-60-44 Ф | UPS 40-60 | 3F 40-44 | ADM16 | 1350 | 345 | G 1 1/2” |
ВДЛ-300A-60-60 Ф | UPS 65-60 | 3F 65-60 | ADM16 | 1750 | 370 | G 2 1/2” |
ВДЛ-300A-60-90 Ф | UPS 65-60 | 3F 65-90 | ADM16 | 1750 | 370 | G 2 1/2” |
Трехпозиционный сигнал управления | ||||||
ВДЛ-300T-40-1,0 | UPS 25-40 | 3DS 15-1,0 | ADT04 | 970 | 325 | G 3/4” |
ВДЛ-300T-40-1,6 | UPS 25-40 | 3DS 15-1,6 | ADT04 | 970 | 330 | G 3/4” |
ВДЛ-300T-40-2,5 | UPS 25-40 | 3DS 15-2,5 | ADT04 | 970 | 320 | G 3/4” |
ВДЛ-300T-40-4,0 | UPS 25-40 | 3DS 20-4,0 | ADT04 | 970 | 320 | G 3/4” |
ВДЛ-300T-60-4,0 | UPS 25-60 | 3DS 20-4,0 | ADT04 | 980 | 335 | G 1” |
ВДЛ-300T-60-6,3 | UPS 25-60 | 3DS 20-6,3 | ADT04 | 980 | 335 | G 1” |
ВДЛ-300T-80-6,3 | UPS 25-80 | 3DS 20-6,3 | ADT04 | 980 | 340 | G 1” |
ВДЛ-300T-80-8,0 | UPS 25-80 | 3DS 25-8,0 | ADT04 | 980 | 340 | G 1” |
ВДЛ-300T-80-12 | UPS 32-80 | 3DS 25-12 | ADT04 | 1100 | 340 | G 1 1/4” |
ВДЛ-300T-80-15 | UPS 32-80 | 3DS 32-15 | ADT04 | 1110 | 335 | G 1 1/4” |
ВДЛ-300T-60-28 Ф | UPS 40-60 | 3F 32-28 | ADT16 | 1350 | 345 | G 1 1/2” |
ВДЛ-300T-60-44 Ф | UPS 40-60 | 3F 40-44 | ADT16 | 1350 | 345 | G 1 1/2” |
ВДЛ-300T-60-60 Ф | UPS 65-60 | 3F 65-60 | ADT16 | 1750 | 370 | G 2 1/2” |
ВДЛ-300T-60-90 Ф | UPS 65-60 | 3F 65-90 | ADT16 | 1750 | 370 | G 2 1/2” |
Таблица подбора
| Тип | Насос | Привод | ||||||||
UPS 25-40 | UPS 25-60 | UPS 25-80 | UPS 32-80 | UPS 40-60 | UPS 65-60 | ADM04 | ADT04 | ADM16 | ADT16 | |
| Напряжение, В/Гц | 230/50 | 24/50 | ||||||||
| Потребляемая мощность, Вт | 60 | 90 | 245 | 245 | 280 | 510 | 2,5 | 10 | ||
| Потребляемый ток, А | 0,26 | 0,40 | 1,04 | 1,05 | 1,3 | 2,4 | 0,1 | 0,4 | ||
| Степень защиты | IP 42 | IP 42 | IP 54 | |||||||
| Сигнал управления | - | 0–10 В | 3-хпоз. | 0–10 В | 3-хпоз. |
