Вентиляция

Калориферы водяные КСК

Кратко

Производитель: Медведь

Описание

Калориферы (канальные нагреватели) КСК – это воздухонагреватели, служащие для отопления промышленных помещений и иных сооружений с большой площадью.

Водяной канальный нагреватель КСК – это эффективное и экономичное решение для отопления любых крупных помещений. Такой способ обогрева не требует затрат на электроэнергию, так как работают они на воде, нагревающей, проходящий по калориферу поток воздуха. Компактные приборы не требуют много места. Калорифер КСК обладает высоким уровнем производительности.

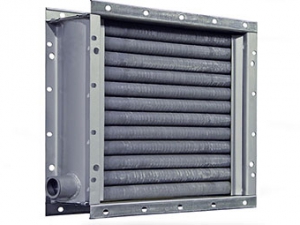

Водяной калорифер КСК состоит из стального каркаса с расположенным внутри трубчатым змеевиком и алюминиевым оребрением, боковых щитков, изготавливаемых из оцинкованной стали.

В процессе эксплуатации канального нагреватели КСК, нагретая вода циркулирует по трубам и отдает тепло внешней атмосфере. Специальные ребра, находящиеся в трубках, повышая площадь нагрева, увеличивая уровень выделяемого тепла. Данные приборы, как правило, становятся элементом тепловой вентиляционной системы. Если в помещении есть центральное отопление, то калорифер подключается к нему. Это обеспечивает бесперебойную работу.

4 - три ряда теплообменных элементов;

10 - номер калорифера.

Калорифер КСК 4-9 - водяной четырехрядный калорифер номер 9 с производительностью 5000 м³/ч. Калорифер КСК 4-11 - водяной калорифер с четырехрядным спирально-накатным теплообменником, номер 11, производительность 16000 м³/ч. Калорифер КСК 4-12 – спирально-катанный водяной калорифер, четырехрядный, производительность 25000 м³/ч.

температура воды на входе - 150°С; температура воды на выходе - 70°С; температура воздуха на входе - минус 20°С; массовая скорость в набегающем потоке - 3,6 кг/м2 с; скорость воды в трубах - 0,7 ± 0,035 м/с; аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28 аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46 рабочее давление не более - 1,2 МПа; температура не более - 190°С средний срок службы не менее 11 лет; полный установленный ресурс, ч, не менее - 13200; установленная безотказная наработка, ч, не менее - 3000; среднее время восстановления работоспособного состояния, ч, не более – 12.

Технические характеристики калориферов КСК-2

Технические характеристики калориферов КСК-3

Технические характеристики калориферов КСК-4

Таблица подбора

Наименование показателя	КСк2-1 02ХЛЗМ	КСк2-2 02ХЛЗМ	КСк2-3 02ХЛЗМ	КСк2-4 02ХЛЗМ	КСк2-5 02ХЛЗМ	КСк2-6 02ХЛЗМ	КСк2-7 02ХЛЗМ	КСк2-8 02ХЛЗМ	КСк2-9 02ХЛЗМ	КСк2-10 02ХЛЗМ	КСк2-11 02ХЛЗМ	КСк2-12 02ХЛЗМ
Производительность по воздуху, м³/ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительность по теплу, КВт	24,2	31,0	39,5	49,8	65,4	32,9	42,8	54,7	68,4	90,0	241,2	374,0
Площадь поверхности теплообмена, м²	6,7	8,3	9,9	11,5	14,8	9,0	11,2	13,4	15,6	20,0	58,7	88,7
Площадь фронтального сечения, м²	0,197	0,244	0,290	0,337	0,430	0,267	0,329	0,392	0,455	0,581	1,660	2,448
Площадь живого сечения, м²	0,00062	0,00062	0,00062	0,00062	0,00062	0,00084	0,00084	0,00084	0,00084	0,00084	0,00171	0,00258
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Расход по теплоносителю, min, м³	0,26784	0,26784	0,26784	0,26784	0,26784	0,36288	0,36288	0,36288	0,36288	0,36288	0,73872	0,73872
Расход по теплоносителю, max, м³	3,5712	3,5712	3,5712	3,5712	3,5712	4,8384	4,8384	4,8384	4,8384	4,8384	9,8496	14,8608
Масса, кг, не более	19	22	25	27	33	25	28	32	35	42	114	166

Таблица подбора

Наименование показателя	КСк3-1 02ХЛЗМ	КСк3-2 02ХЛЗМ	КСк3-3 02ХЛЗМ	КСк3-4 02ХЛЗМ	КСк3-5 02ХЛЗМ	КСк3-6 02ХЛЗМ	КСк3-7 02ХЛЗМ	КСк3-8 02ХЛЗМ	КСк3-9 02ХЛЗМ	КСк3-10 02ХЛЗМ	КСк3-11 02ХЛЗМ	КСк3-12 02ХЛЗМ
Производительность по воздуху, м³/ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительность по теплу, КВт	37,0	47,4	60,0	75,4	98,4	50,2	65,0	83,0	103,1	135,2	360,0	556,4
Площадь поверхности теплообмена, м²	10,2	12,7	15,2	17,6	22,6	13,4	16,6	20,0	23,2	26,6	86,3	130,1
Площадь фронтального сечения, м²	0,197	0,244	0,290	0,337	0,430	0,267	0,329	0,392	0,455	0,581	1,660	2,448
Площадь живого сечения, м²	0,00094	0,00094	0,00094	0,00094	0,00094	0,00127	0,00127	0,00127	0,00127	0,00127	0,00258	0,00389
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Расход по теплоносителю, min, м³	0,40608	0,40608	0,40608	0,40608	0,40608	0,54864	0,54864	0,54864	0,54864	0,54864	1,11456	1,68048
Расход по теплоносителю, max, м³	5,4144	5,4144	5,4144	5,4144	5,4144	7,3152	7,3152	7,3152	7,3152	7,3152	14,8608	22,4064
Масса, кг, не более	25	29	33	37	45	35	40	45	50	60	155	230

Таблица подбора

Наименование показателя	КСк4-1 02ХЛЗМ	КСк4-2 02ХЛЗМ	КСк4-3 02ХЛЗМ	КСк4-4 02ХЛЗМ	КСк4-5 02ХЛЗМ	КСк4-6 02ХЛЗМ	КСк4-7 02ХЛЗМ	КСк4-8 02ХЛЗМ	КСк4-9 02ХЛЗМ	КСк4-10 02ХЛЗМ	КСк4-11 02ХЛЗМ	КСк4-12 02ХЛЗМ
Производительность по воздуху, м³/ч	2000	2500	3150	4000	5000	2500	3150	4000	5000	6300	16000	25000
Производительность по теплу, КВт	43,4	58,5	70,4	88,7	115,2	59,0	76,0	97,0	120,4	157,2	417,3	648,1
Площадь поверхности теплообмена, м²	13,4	16,6	19,8	23,0	29,5	17,6	21,8	26,2	30,4	39,0	114,2	172,5
Площадь фронтального сечения, м²	0,197	0,244	0,290	0,337	0,430	0,267	0,329	0,392	0,455	0,581	1,660	2,448
Площадь живого сечения, м²	0,00123	0,00123	0,00123	0,00123	0,00123	0,00167	0,00167	0,00167	0,00167	0,00167	0,00341	0,00516
Число ходов по теплоносителю	4	4	4	4	4	4	4	4	4	4	4	4
Расход по теплоносителю, min, м³	0,53136	0,53136	0,53136	0,53136	0,53136	0,72144	0,72144	0,72144	0,72144	0,72144	1,47312	2,22912
Расход по теплоносителю, max, м³	7,0848	7,0848	7,0848	7,0848	7,0848	9,6192	9,6192	9,6192	9,6192	9,6192	19,6416	29,7216
Масса, кг, не более	30	35	40	45	55	40	45	50	60	75	200	290

Таблица подбора

Наименование показателя

КСк4-1
02ХЛЗМ

КСк4-2
02ХЛЗМ

КСк4-3
02ХЛЗМ

КСк4-4
02ХЛЗМ

КСк4-5
02ХЛЗМ

КСк4-6
02ХЛЗМ

КСк4-7
02ХЛЗМ

КСк4-8
02ХЛЗМ

КСк4-9
02ХЛЗМ

КСк4-10
02ХЛЗМ

КСк4-11
02ХЛЗМ

КСк4-12
02ХЛЗМ

Производительность по воздуху, м³/ч

2000

2500

3150

4000

5000

2500

3150

4000

5000

6300

16000

25000

Производительность по теплу, КВт

43,4

58,5

70,4

88,7

115,2

59,0

76,0

97,0

120,4

157,2

417,3

648,1

Площадь поверхности теплообмена, м²

13,4

16,6

19,8

23,0

29,5

17,6

21,8

26,2

30,4

39,0

114,2

172,5

Площадь фронтального сечения, м²

0,197

0,244

0,290

0,337

0,430

0,267

0,329

0,392

0,455

0,581

1,660

2,448

Площадь живого сечения, м²

0,00123

0,00167

0,00341

0,00516

Число ходов по теплоносителю

Расход по теплоносителю, min, м³

0,53136

0,72144

1,47312

2,22912

Расход по теплоносителю, max, м³

7,0848

9,6192

19,6416

29,7216

Масса, кг, не более

200

290
