Воздухораспределители вихревые панельные ВПЛ и ВПЛР
Описание
Воздухораспределители панельные ВПЛ и ВПЛР предназначены для подачи воздуха системами вентиляции в изотермическом и неизотермическом режимах из верхней зоны различных помещений.

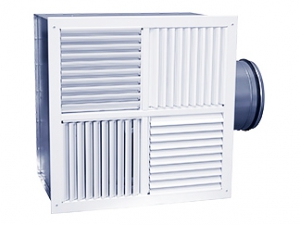

Воздухораспределители ВПЛ и ВПЛР состоят из воздухораздающей панели прямоугольной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. На панели располагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (a=0°), четырехструйной (a=20°) и четырехструйной настилающейся (a=45°).
Воздухораспределители ВПЛ и ВПЛР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в фальшпотолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
ВПЛ – воздухораспределитель с посекционным ручным регулированием, поворот жалюзи каждой секции производится индивидуально; ВПЛ…-Н4 – воздухораспределитель с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя; ВПЛ...-E1 – воздухораспределитель с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/45° (заводская настройка) или 20°/45°); ВПЛ...-E3 – воздухораспределитель с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/20°/45°); ВПЛ...-М2 – воздухораспределитель с электроприводом (пропорциональное управление 0...10 В) , поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0÷45°.
Панель изготавливается из стали, жалюзи из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.
Чертежи и схемы
Характеристики воздухораспределителей ВПЛ и ВПЛР
| Модель | F0, м2 | A, мм | B, мм | а, мм | b, мм | e, мм | Ødп, мм | g, мм | Вес, кг | |
| 1ВПЛ/1ВПЛР | 1ВПЛ | 1ВПЛР | ||||||||
| 300x300 | 0,043 | 300 | 300 | 270 | 270 | 320 | 124 | 200 | 3,3 | |
| 450x450 | 0,128 | 450 | 450 | 420 | 420 | 400 | 199 | 260 | 6,5 | |
| 595x595 | 0,253 | 595 | 595 | 570 | 570 | 400 | 249 | 230 | 9,9 | |
| 1ВПЛ-С/1ВПЛР-С | 1ВПЛ-С | 1ВПЛР-С | ||||||||
| 300x300 | 0,043 | 300 | 300 | 270 | 270 | 250 | 124 | — | 3,0 | |
| 450x450 | 0,128 | 450 | 450 | 420 | 420 | 250 | 199 | — | 5,2 | |
| 595x595 | 0,253 | 595 | 595 | 570 | 570 | 250 | 249 | — | 8,2 | |
| 2ВПЛ/2ВПЛР | 2ВПЛ | 2ВПЛР | ||||||||
| 450x450 | 0,128 | 450 | 450 | 420 | 420 | 450 | 249 | 265 | 6,8 | |
| 595x595 | 0,253 | 595 | 595 | 570 | 570 | 550 | 314 | 332 | 11,6 | |
| 750x750 | 0,433 | 750 | 750 | 720 | 720 | 570 | 399 | 310 | 19,9 | |
| 1050x1050 | 0,918 | 1050 | 1050 | 1020 | 1020 | 700 | 499 | 440 | 35,2 | |
| 2ВПЛ-С/2ВПЛР-С | 2ВПЛ-С | 2ВПЛР-С | ||||||||
| 450x450 | 0,128 | 450 | 450 | 420 | 420 | 400 | 249 | — | 6,8 | |
| 595x595 | 0,253 | 595 | 595 | 570 | 570 | 400 | 314 | — | 10,6 | |
| 750x750 | 0,433 | 750 | 750 | 720 | 720 | 500 | 399 | — | 17,0 | |
| 1050x1050 | 0,918 | 1050 | 1050 | 1020 | 1020 | 500 | 499 | — | 27,7 | |
Данные для подбора воздухораспределителей 1ВПЛ и 1ВПЛР при подаче воздуха
| Размер AxB, мм | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||
| F0, | Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||||
| м3 | L0, | ∆Pпол | ность, м | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | |||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | ||||||||||
| 300x300 | 0 | 120 | 14 | 4,0 | 1,6 | 1,1 | 180 | 32 | 6,0 | 2,4 | 1,6 | 250 | 62 | 8,3 | 3,3 | 2,2 | 430 | 183 | 14 | 5,7 | 3,8 |
| 20 | 1,6 | 0,6 | 0,4 | 2,4 | 1,0 | 0,6 | 3,3 | 1,3 | 0,9 | 5,7 | 2,3 | 1,5 | |||||||||
| 45* | 3,8 | 1,5 | 1,0 | 5,8 | 2,3 | 1,5 | 8,0 | 3,2 | 2,1 | 14 | 5,5 | 3,7 | |||||||||
| 450x450 | 0 | 310 | 11 | 6,0 | 2,4 | 1,6 | 450 | 23 | 8,7 | 3,5 | 2,3 | 650 | 48 | 13 | 5,0 | 3,4 | 1120 | 141 | 22 | 8,7 | 5,8 |
| 20 | 2,4 | 1,0 | 0,6 | 3,5 | 1,4 | 0,9 | 5,0 | 2,0 | 1,3 | 8,7 | 3,5 | 2,3 | |||||||||
| 45* | 5,8 | 2,3 | 1,5 | 8,4 | 3,4 | 2,2 | 12 | 4,8 | 3,2 | 21 | 8,3 | 5,6 | |||||||||
| 595x595 | 0 | 590 | 13 | 8,1 | 3,3 | 2,2 | 850 | 26 | 12 | 4,7 | 3,1 | 1220 | 54 | 17 | 6,7 | 4,5 | 2080 | 156 | 29 | 11 | 7,7 |
| 20 | 3,3 | 1,3 | 0,9 | 4,7 | 1,9 | 1,3 | 6,7 | 2,7 | 1,8 | 11 | 4,6 | 3,1 | |||||||||
| 45* | 7,8 | 3,1 | 2,1 | 11 | 4,5 | 3,0 | 16 | 6,5 | 4,3 | 28 | 11 | 7,4 | |||||||||
* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | |||||||||||||||||||||
Данные для подбора воздухораспределителей 2ВПЛ, 2ВПЛР при подаче воздуха
| Размер AxB, мм | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||
| F0, | Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||||
| м3 | L0, | ∆Pпол | ность, м | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | |||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | ||||||||||
| 450х450 | 0 | 430 | 10 | 8,3 | 3,3 | 2,2 | 630 | 22 | 12 | 4,9 | 3,3 | 920 | 48 | 18 | 7,1 | 4,8 | 1600 | 144 | 31 | 12 | 8,3 |
| 20 | 3,3 | 1,3 | 0,9 | 4,9 | 2,0 | 1,3 | 7,1 | 2,9 | 1,9 | 12 | 5,0 | 3,3 | |||||||||
| 45* | 8,0 | 3,2 | 2,1 | 12 | 4,7 | 3,1 | 17,0 | 6,9 | 4,6 | 30 | 12 | 7,9 | |||||||||
| 595х595 | 0 | 800 | 14 | 11 | 4,4 | 2,9 | 1160 | 29 | 16 | 6,4 | 4,3 | 1680 | 61 | 23 | 9,3 | 6,2 | 2850 | 176 | 39 | 16 | 10 |
| 20 | 4,4 | 1,8 | 1,2 | 6,4 | 2,6 | 1,7 | 9,3 | 3,7 | 2,5 | 16 | 6,3 | 4,2 | |||||||||
| 45* | 11 | 4,2 | 2,8 | 15 | 6,1 | 4,1 | 22 | 8,9 | 5,9 | 38 | 15 | 10 | |||||||||
| 750х750 | 0 | 1300 | 13 | 14 | 5,5 | 3,7 | 1890 | 26 | 20 | 8,0 | 5,3 | 2700 | 54 | 28 | 11 | 7,6 | 4440 | 146 | 47 | 19 | 12 |
| 20 | 5,5 | 2,2 | 1,5 | 8,0 | 3,2 | 2,1 | 11 | 4,6 | 3,0 | 19 | 7,5 | 5,0 | |||||||||
| 45* | 13 | 5,3 | 3,5 | 19 | 7,7 | 5,1 | 27 | 11 | 7,3 | 45 | 18 | 12 | |||||||||
| 1050х1050 | 0 | 2630 | 11 | 19 | 7,6 | 5,1 | 3740 | 23 | 27 | 11 | 7,2 | 5250 | 45 | 38 | 15 | 10 | 8350 | 115 | 61 | 24 | 16 |
| 20 | 7,6 | 3,1 | 2,0 | 11 | 4,3 | 2,9 | 15 | 6,1 | 4,1 | 24 | 9,7 | 6,5 | |||||||||
| 45* | 18 | 7,3 | 4,9 | 26 | 10 | 6,9 | 37,0 | 15 | 9,7 | 58 | 23 | 15 | |||||||||
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. | |||||||||||||||||||||
