Воздухораспределители ПВТ для прямоугольх воздуховодов

Кратко

Производитель
Арктос
Оставить заявку+7 (812) 680-30-82

Описание

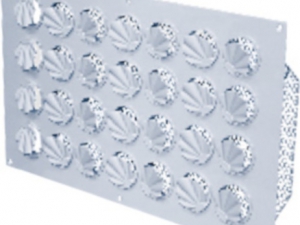

Воздухораспределители ПВТ устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи воздуха системами вентиляции и кондиционирования турбулизированными струями в верхнюю зону, а также непосредственно в обслуживаемую зону помещений общественного, административного и производственного назначения.     Конструктивно воздухораспределители ПВТ состоят из воздухораздающей панели, в которой установлены поворотные турбулизирующие ячейки, и рассекателя потока, обеспечивающего равномерное истечение воздуха из ячеек.     Индивидуальная настройка угла поворота каждой ячейки предоставляет широкие возможности в выборе вариантов распределения воздуха и видов формируемых воздушных струй: возможна раздача дальнобойными коническими смыкающимися и веерными струями, комбинированными струями, а также быстрозатухающими закрученными струями. При этом уровень шума, объём подаваемого воздуха и потери давления не меняются.     Быстрозатухающие закрученные струи обладают высокой эжектирующей способностью, благодаря чему на сравнительно коротком участке обеспечивается интенсивное перемешивание приточного воздуха с окружающим, резкое падение скоростей и выравнивание температуры в воздушном потоке. Воздухораспределители ПВТ изготавливаются из стали и окрашивается методом порошкового напыления в серый цвет (RAL 7047), ячейки – пластик серого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

1 - Воздухораспределитель;     2 - Рассекатель;     3 - Размер проема в воздуховоде. .

.

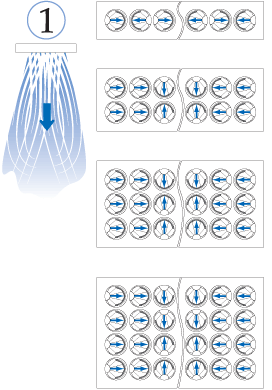

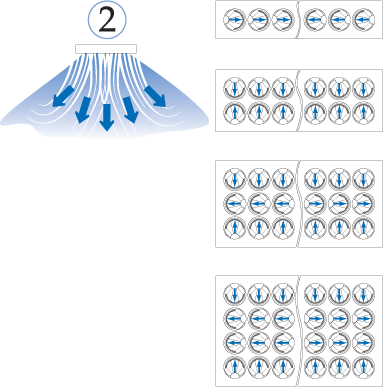

Cхема повороты ячеек при                                                                                Cхема повороты ячеек при формировании дальнобойной струи                                                               формировании быстрозатухающих струй

Чертежи и схемы

Воздухораспределители ПВТ для прямоугольх воздуховодов — чертёжВоздухораспределители ПВТ для прямоугольх воздуховодов — чертёжВоздухораспределители ПВТ для прямоугольх воздуховодов — чертёж

Таблица подбора

Характеристики воздухораспределителей ПВТ
МодельA, ммA1, ммA2, ммB, ммB1, ммB2, ммС, мм
ПВТ 500-1480420425140919560
ПВТ 1000-11020960965
ПВТ 1500-1156015001505
ПВТ 500-248042042520015115590
ПВТ 1000-21020960965
ПВТ 1500-2156015001505
ПВТ 500-3480420425260211215125
ПВТ 1000-31020960965
ПВТ 1500-3156015001505
ПВТ 500-4480420425320271275125
ПВТ 1000-41020960965
ПВТ 1500-4156015001505

Таблица подбора

Данные для подбора воздухораспределителей ПВТ при подаче воздуха в помещение
МодельLwA=25 дБ(А)LwA=35 дБ(А)LwA=45 дБ(А)LwA=60 дБ(А)
F0,Дальнобой-Дальнобой-Дальнобой-Дальнобой-
м3L0,∆Pпол.ность, мL0,∆Pпол.ность, м приL0,∆Pпол.ность, м приL0,∆Pпол.ность, м при
м3/чПапри Vx,м/см3/чПаVx,м/см3/чПаVx,м/см3/чПаVx,м/с
0,20,50,20,50,750,20,50,750,20,50,75
Схема 1 (дальнобойная струя перпендикулярно панели)
500-10,0125051,30,580132,00,80,5180684,61,81,23202148,13,22,2
500-20,02410054,01,6200218,13,22,23205313,05,23,462020125,010,06,7
500-30,03616564,61,8285197,93,22,14404512,04,93,380014922,08,95,9
500-40,04826099,73,94002115,06,04,06004722,09,06,0107015040,016,011,0
1000-10,0287521,20,514082,30,90,6250244,21,71,15501169,13,72,4
1000-20,05620045,32,130097,93,22,14702112,05,03,38506922,09,06,0
1000-30,08434056,22,55501310,04,02,78302915,06,04,015009627,011,07,3
1000-40,112450511,04,47001217,06,94,610502626,010,06,918007844,018,012,0
1500-10,04320572,71,1350204,71,91,3550497,42,92,0100016313,05,43,6
1500-20,08632546,92,85501212,04,73,18502918,07,24,815009232,013,08,5
1500-30,12950057,32,98001212,04,73,112002618,07,14,721008031,012,08,2
1500-40,172700514,05,510601121,08,45,615502431,012,08,225506650,020,013,0
Схема 2 (быстрозатухающая струя перпендикулярно панели)
500-10,0125050,60,380131,00,40,3180682,30,90,63202144,11,61,1
500-20,02410051,10,4200212,20,90,6320533,41,40,96202016,72,71,8
500-30,03616561,00,4285191,70,70,4440452,61,00,78001494,71,91,2
500-40,04826091,80,7400212,81,10,7600474,21,71,110701507,53,02,0
1000-10,0287520,60,214081,20,50,3250242,10,80,65501164,61,81,2
1000-20,05620041,40,630092,10,80,6470213,31,30,9850696,02,41,6
1000-30,08434051,30,5550132,10,80,6830293,21,30,81500965,82,31,5
1000-40,11245052,10,8700123,21,30,91050264,81,91,31800788,23,32,2
1500-10,04320571,40,5350202,30,90,6550493,71,51,010001636,72,71,8
1500-20,08632541,80,7550123,11,30,8850294,81,91,31500928,53,42,3
1500-30,12950051,50,6800122,51,00,71200263,71,51,02100806,52,61,7
1500-40,17270052,61,01060113,91,61,01550245,72,31,52550669,43,82,5
