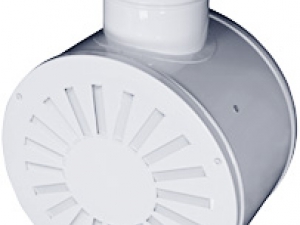

Воздухораспределители панельные ВКВ, ВКВР
Описание
Воздухораспределители панельные ВКВ, ВКВР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВКВ, ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы. КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Воздухораспределители ВКВ, ВКВР устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".
Данные для подбора воздухораспределителей 7ВКВ, 7ВКВР при подаче воздуха Модель LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А) L0, ∆Pпол Дальнобой- L0, ∆Pпол Дальнобой- L0, ∆Pпол Дальнобой- L0, ∆Pпол Дальнобой- ность, м ность, м при ность, м при ность, м при м3/ч Па при Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с 0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75 Вертикальная прямоточная струя (схема 1) 315-12 40 4 3,8 1,5 80 17 8 3,0 130 45 12,0 4,9 260 180 24,0 9,8 6,5 450-42 120 5 4,8 1,9 180 11 7 2,9 280 28 11,0 4,5 540 103 22,0 8,7 <sp

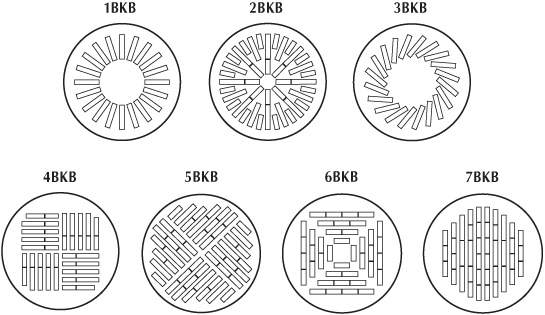

Чертежи и схемы
Характеристики воздухораспределителей ВКВ, ВКВР
| Модель | F0, м2 | ØA, мм | Ødп, мм | e, мм | g, мм | Вес, кг | |
| 1ВКВ/ 1ВКВР | 1ВКВ | 1ВКВР | |||||
| 315-12 | 0,011 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-20 | 0,033 | 450 | 199 | 265 | 133 | 5,5 | 6,3 |
| 595-32 | 0,052 | 595 | 249 | 315 | 158 | 9,5 | 10,6 |
| 1ВКВ-С/ 1ВКВР-С | 1ВКВ-С | 1ВКВР-С | |||||
| 315-12 | 0,011 | 315 | 159 | 200 | — | 2,9 | 3,5 |
| 450-20 | 0,033 | 450 | 199 | 200 | — | 4,9 | 5,8 |
| 595-32 | 0,052 | 595 | 249 | 200 | — | 8,1 | 9,1 |
| 2ВКВ/2ВКВР | 2ВКВ | 2ВКВР | |||||
| 315-16 | 0,021 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-40 | 0,048 | 450 | 199 | 265 | 133 | 5,4 | 6,2 |
| 595-64 | 0,082 | 595 | 249 | 315 | 158 | 9,4 | 10,5 |
| 2ВКВ-С/2ВКВР-С | 2ВКВ-С | 2ВКВР-С | |||||
| 315-16 | 0,021 | 315 | 159 | 200 | - | 2,9 | 3,5 |
| 450-40 | 0,048 | 450 | 199 | 200 | - | 4,8 | 5,7 |
| 595-64 | 0,082 | 595 | 249 | 200 | - | 7,9 | 9 |
| 3ВКВ/3ВКВР | 3ВКВ | 3ВКВР | |||||
| 315-12 | 0,011 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-20 | 0,033 | 450 | 199 | 265 | 133 | 5,5 | 6,3 |
| 595-30 | 0,049 | 595 | 249 | 315 | 158 | 9,6 | 10,6 |
| 3ВКВ-С/3ВКВР-С | 3ВКВ-С | 3ВКВР-С | |||||
| 315-12 | 0,011 | 315 | 159 | 200 | - | 2,9 | 3,5 |
| 450-20 | 0,033 | 450 | 199 | 200 | - | 5 | 5,8 |
| 595-30 | 0,049 | 595 | 249 | 200 | - | 8,1 | 9,2 |
| 4ВКВ/4ВКВР | 4ВКВ | 4ВКВР | |||||
| 315-12 | 0,02 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-40 | 0,048 | 450 | 199 | 265 | 133 | 5,4 | 6,2 |
| 595-96 | 0,088 | 595 | 249 | 315 | 158 | 9,3 | 10,4 |
| 4ВКВ-С/4ВКВР-С | 4ВКВ-С | 4ВКВР-С | |||||
| 315-12 | 0,02 | 315 | 159 | 200 | - | 3 | 3,5 |
| 450-40 | 0,048 | 450 | 199 | 200 | - | 4,9 | 5,7 |
| 595-96 | 0,088 | 595 | 249 | 200 | - | 7,8 | 8,9 |
| 5ВКВ/ 5ВКВР | 5ВКВ | 5ВКВР | |||||
| 315-16 | 0,018 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-48 | 0,05 | 450 | 199 | 265 | 133 | 5,4 | 6,2 |
| 595-76 | 0,096 | 595 | 249 | 315 | 158 | 9,3 | 10,3 |
| 5ВКВ-С/ 5ВКВР-С | 5ВКВ-С | 5ВКВР-С | |||||
| 315-16 | 0,018 | 315 | 159 | 200 | - | 3 | 3,5 |
| 450-48 | 0,05 | 450 | 199 | 200 | - | 4,8 | 5,7 |
| 595-76 | 0,096 | 595 | 249 | 200 | - | 7,8 | 8,9 |
| 6ВКВ/ 6ВКВР | 6ВКВ | 6ВКВР | |||||
| 315-16 | 0,018 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-40 | 0,037 | 450 | 199 | 265 | 133 | 5,4 | 6,2 |
| 595-84 | 0,077 | 595 | 249 | 315 | 158 | 9,4 | 10,5 |
| 6ВКВ-С/ 6ВКВР-С | 6ВКВ-С | 6ВКВР-С | |||||
| 315-16 | 0,018 | 315 | 159 | 200 | - | 3 | 3,5 |
| 450-40 | 0,037 | 450 | 199 | 200 | - | 4,9 | 5,7 |
| 595-84 | 0,077 | 595 | 249 | 200 | - | 7,9 | 9 |
| 7ВКВ/ 7ВКВР | 7ВКВ | 7ВКВР | |||||
| 315-16 | 0,016 | 315 | 159 | 230 | 115 | 2,9 | 3,5 |
| 450-42 | 0,044 | 450 | 199 | 265 | 133 | 5,4 | 6,2 |
| 595-70 | 0,09 | 595 | 249 | 315 | 158 | 9,3 | 10,4 |
| 7ВКВ-С/ 7ВКВР-С | 7ВКВ-С | 7ВКВР-С | |||||
| 315-16 | 0,016 | 315 | 159 | 200 | - | 3 | 3,6 |
| 450-42 | 0,044 | 450 | 199 | 200 | - | 4,9 | 5,7 |
| 595-70 | 0,09 | 595 | 249 | 200 | - | 7,9 | 8,9 |
Данные для подбора воздухораспределителей 1ВКВ, 1ВКВР при подаче воздуха
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | ||||||
| ность, м | ность, м при | ность, м при | ность, м при | ||||||||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||

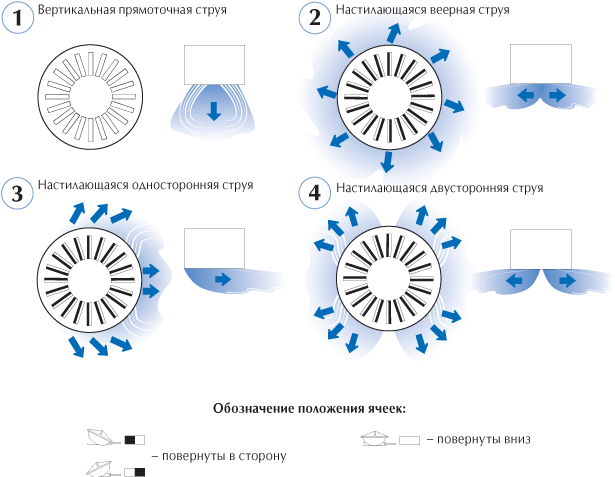

| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 315-12 | 50 | 5 | 3,2 | 1,3 | 85 | 15 | 5 | 2,2 | 130 | 34 | 8,3 | 3,3 | 235 | 112 | 15,0 | 6,0 | 4,0 |
| 450-20 | 120 | 5 | 5,0 | 2,0 | 185 | 12 | 8 | 3,1 | 285 | 29 | 12,0 | 4,8 | 525 | 100 | 22,0 | 8,8 | 5,9 |
| 595-32 | 175 | 5 | 5,6 | 2,3 | 270 | 12 | 9 | 3,5 | 405 | 28 | 13,0 | 5,2 | 710 | 86 | 23,0 | 9,2 | 6,1 |
| Настилающаяся веерная струя (схема 2)* | |||||||||||||||||
| 450-20 | 105 | 3 | 0,8 | 0,3 | 190 | 9 | 2 | 0,6 | 315 | 25 | 2,4 | 1,0 | 600 | 92 | 4,6 | 1,8 | 1,2 |
| 595-32 | 205 | 5 | 1,5 | 0,6 | 325 | 14 | 2 | 1,0 | 500 | 32 | 3,7 | 1,5 | 890 | 102 | 6,5 | 2,6 | 1,7 |
| Настилающаяся односторонняя струя (схема 3)* | |||||||||||||||||
| 315-12 | 15 | 1 | 0,6 | 0,2 | 30 | 3 | 1 | 0,5 | 60 | 10 | 2,4 | 1,0 | 160 | 73 | 6,4 | 2,5 | 1,7 |
| 450-20 | 105 | 4 | 2,4 | 1,0 | 190 | 12 | 4 | 1,7 | 315 | 32 | 7,2 | 2,9 | 600 | 115 | 14,0 | 5,5 | 3,7 |
| 595-32 | 205 | 5 | 3,7 | 1,5 | 325 | 14 | 6 | 2,4 | 500 | 32 | 9,1 | 3,7 | 890 | 102 | 16,0 | 6,5 | 4,3 |
| Настилающаяся двусторонняя струя (схема 4)* | |||||||||||||||||
| 315-12 | 15 | 1 | 0,4 | 0,2 | 30 | 3 | 1 | 0,3 | 60 | 10 | 1,6 | 0,6 | 160 | 73 | 4,2 | 1,7 | 1,1 |
| 450-20 | 105 | 4 | 1,6 | 0,6 | 190 | 12 | 3 | 1,2 | 315 | 32 | 4,8 | 1,9 | 600 | 115 | 9,2 | 3,7 | 2,4 |
| 595-32 | 205 | 5 | 2,5 | 1,0 | 325 | 14 | 4 | 1,6 | 500 | 32 | 6,1 | 2,4 | 890 | 102 | 11,0 | 4,3 | 2,9 |
| * При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7. | |||||||||||||||||
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
| % открытия регулятора воздуха | 100% b=0° | 70% b=45° | 50% b=60° | |
| К | 1,7 | 7 | 20 |
Данные для подбора воздухораспределителей 2ВКВ, 2ВКВР при подаче воздуха
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | ||||||
| ность, м | ность, м при | ность, м при | ность, м при | ||||||||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||
| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 315-16 | 80 | 11 | 3,8 | 1,5 | 125 | 27 | 6 | 2,4 | 185 | 59 | 8,9 | 3,5 | 285 | 141 | 14,0 | 5,5 | 3,6 |
| 450-40 | 150 | 7 | 4,8 | 1,9 | 230 | 18 | 7 | 2,9 | 245 | 20 | 7,8 | 3,1 | 620 | 127 | 20,0 | 7,9 | 5,2 |
| 595-64 | 320 | 12 | 7,8 | 3,1 | 475 | 26 | 12 | 4,6 | 710 | 57 | 17,0 | 6,9 | 1270 | 183 | 31,0 | 12,0 | 8,2 |
| Настилающаяся веерная струя (схема 2)* | |||||||||||||||||
| 450-40 | 165 | 6 | 1,8 | 0,7 | 260 | 15 | 3 | 1,1 | 400 | 37 | 4,3 | 1,7 | 735 | 124 | 7,9 | 3,2 | 2,1 |
| 595-64 | 310 | 8 | 2,6 | 1,0 | 480 | 18 | 4 | 1,6 | 730 | 42 | 6,0 | 2,4 | 1285 | 130 | 11,0 | 4,2 | 2,8 |
| Настилающаяся односторонняя струя (схема 3)* | |||||||||||||||||
| 315-16 | 35 | 1 | 1,2 | 0,5 | 85 | 8 | 3 | 1,1 | 170 | 30 | 5,7 | 2,3 | 355 | 132 | 12,0 | 4,8 | 3,2 |
| 450-40 | 165 | 5 | 3,7 | 1,5 | 260 | 14 | 6 | 2,3 | 400 | 32 | 8,9 | 3,6 | 735 | 109 | 16,0 | 6,5 | 4,3 |
| 595-64 | 310 | 7 | 5,3 | 2,1 | 480 | 16 | 8 | 3,3 | 730 | 37 | 12,0 | 5,0 | 1285 | 114 | 22,0 | 8,7 | 5,8 |
| Настилающаяся двусторонняя струя (схема 4)* | |||||||||||||||||
| 315-16 | 35 | 1 | 0,7 | 0,3 | 85 | 8 | 2 | 0,7 | 170 | 30 | 3,6 | 1,4 | 355 | 132 | 7,5 | 3,0 | 2,0 |
| 450-40 | 165 | 5 | 2,3 | 0,9 | 260 | 14 | 4 | 1,5 | 400 | 32 | 5,6 | 2,2 | 735 | 109 | 10,0 | 4,1 | 2,7 |
| 595-64 | 310 | 7 | 3,3 | 1,3 | 480 | 16 | 5 | 2,0 | 730 | 37 | 7,8 | 3,1 | 1285 | 114 | 14,0 | 5,5 | 3,7 |
| * При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7. | |||||||||||||||||
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
| % открытия регулятора воздуха | 100% b=0° | 70% b=45° | 50% b=60° | |
| К | 1,7 | 7 | 20 |
Данные для подбора воздухораспределителей 3ВКВ, 3ВКВР при подаче воздуха
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | ||||||
| ность, м | ность, м при | ность, м при | ность, м при | ||||||||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||

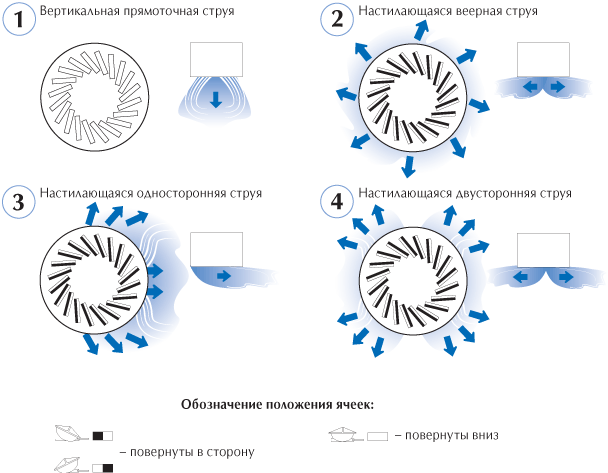

| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 315-12 | 50 | 9 | 4,8 | 1,9 | 85 | 26 | 8 | 3,2 | 130 | 61 | 12,0 | 5,0 | 235 | 199 | 22,0 | 9,0 | 6,0 |
| 450-20 | 120 | 7 | 5,3 | 2,1 | 185 | 17 | 8 | 3,1 | 285 | 41 | 13,0 | 5,1 | 525 | 141 | 23,0 | 9,3 | 6,2 |
| 595-30 | 175 | 7 | 6,4 | 2,5 | 270 | 17 | 10 | 3,6 | 405 | 38 | 15,0 | 5,9 | 710 | 117 | 26,0 | 10,0 | 6,9 |
| Настилающаяся веерная струя (схема 2)* | |||||||||||||||||
| 450-20 | 105 | 3 | 1,4 | 0,5 | 190 | 11 | 3 | 1,0 | 315 | 31 | 4,1 | 1,6 | 600 | 112 | 7,8 | 3,1 | 2,1 |
| 595-30 | 205 | 6 | 2,2 | 0,9 | 325 | 15 | 4 | 1,4 | 500 | 35 | 5,3 | 2,1 | 890 | 111 | 9,5 | 3,8 | 2,5 |
| Настилающаяся односторонняя струя (схема 3)* | |||||||||||||||||
| 315-12 | 15 | 1 | 0,5 | 0,2 | 30 | 3 | 1 | 0,4 | 60 | 10 | 2,0 | 0,8 | 160 | 73 | 5,3 | 2,1 | 1,4 |
| 450-20 | 105 | 4 | 2,0 | 0,8 | 190 | 12 | 4 | 1,5 | 315 | 32 | 6,0 | 2,4 | 600 | 115 | 11,0 | 4,6 | 3,1 |
| 595-30 | 205 | 6 | 3,2 | 1,3 | 325 | 15 | 5 | 2,0 | 500 | 36 | 7,8 | 3,1 | 890 | 115 | 14,0 | 5,6 | 3,7 |
| Настилающаяся двусторонняя струя (схема 4)* | |||||||||||||||||
| 315-12 | 15 | 1 | 0,4 | 0,1 | 30 | 3 | 1 | 0,3 | 60 | 10 | 1,4 | 0,6 | 160 | 73 | 3,8 | 1,5 | 1,0 |
| 450-20 | 105 | 4 | 1,4 | 0,6 | 190 | 12 | 3 | 1,0 | 315 | 32 | 4,3 | 1,7 | 600 | 115 | 8,3 | 3,3 | 2,2 |
| 595-30 | 205 | 6 | 2,3 | 0,9 | 325 | 15 | 4 | 1,5 | 500 | 36 | 5,6 | 2,3 | 890 | 115 | 10,0 | 4,0 | 2,7 |
| * При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7. | |||||||||||||||||
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
| % открытия регулятора воздуха | 100% b=0° | 70% b=45° | 50% b=60° | |
| К | 1,7 | 7 | 20 |
Данные для подбора воздухораспределителей 4ВКВ, 4ВКВР при подаче воздуха
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | ||||||
| ность, м | ность, м при | ность, м при | ность, м при | ||||||||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||
| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 315-12 | 60 | 6 | 4,5 | 1,8 | 100 | 17 | 7 | 3,0 | 165 | 45 | 12,0 | 4,9 | 290 | 140 | 22,0 | 8,6 | 5,7 |
| 450-40 | 120 | 4 | 5,7 | 2,3 | 195 | 11 | 9 | 3,7 | 315 | 28 | 15,0 | 6,0 | 615 | 106 | 29,0 | 12,0 | 7,8 |
| 595-96 | 305 | 8 | 6,3 | 2,5 | 450 | 17 | 9 | 3,7 | 655 | 36 | 13,0 | 5,4 | 1150 | 111 | 24,0 | 9,5 | 6,3 |

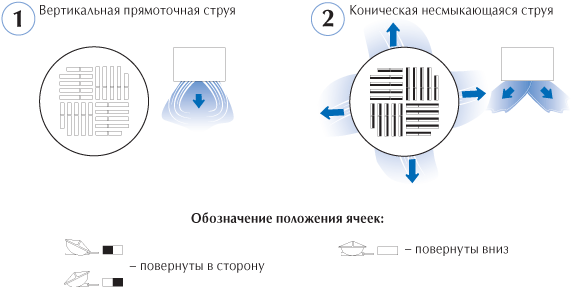

| Коническая несмыкающаяся струя (схема 2)* | |||||||||||||||||
| 315-12 | 65 | 5 | 2,3 | 0,9 | 110 | 13 | 4 | 1,6 | 185 | 37 | 6,6 | 2,6 | 385 | 159 | 14,0 | 5,5 | 3,7 |
| 450-40 | 130 | 3 | 3,0 | 1,2 | 230 | 10 | 5 | 2,1 | 400 | 29 | 9,1 | 3,7 | 810 | 119 | 18,0 | 7,4 | 4,9 |
| 595-96 | 380 | 8 | 4,8 | 1,9 | 580 | 18 | 7 | 2,9 | 860 | 40 | 11,0 | 4,3 | 1500 | 121 | 19,0 | 7,6 | 5,1 |
| * Угол раскрытия конической струи 120°. Дальнобойность рассчитывается по аэродинамической оси потока. | |||||||||||||||||
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
| % открытия регулятора воздуха | 100% b=0° | 70% b=45° | 50% b=60° | |
| К | 1,7 | 7 | 20 |
Данные для подбора воздухораспределителей 5ВКВ, 5ВКВР при подаче воздуха
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | ||||||
| ность, м | ность, м при | ность, м при | ность, м при | ||||||||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||
| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 315-16 | 60 | 9 | 4,0 | 1,6 | 100 | 24 | 7 | 2,7 | 165 | 65 | 11,0 | 4,4 | 290 | 201 | 20,0 | 7,8 | 5,2 |
| 450-48 | 120 | 4 | 4,8 | 1,9 | 195 | 12 | 8 | 3,1 | 315 | 31 | 13,0 | 5,1 | 615 | 117 | 25,0 | 10,0 | 6,6 |
| 595-76 | 305 | 8 | 8,9 | 3,6 | 450 | 17 | 13 | 5,2 | 655 | 36 | 19,0 | 7,6 | 1150 | 111 | 34,0 | 13,0 | 8,9 |

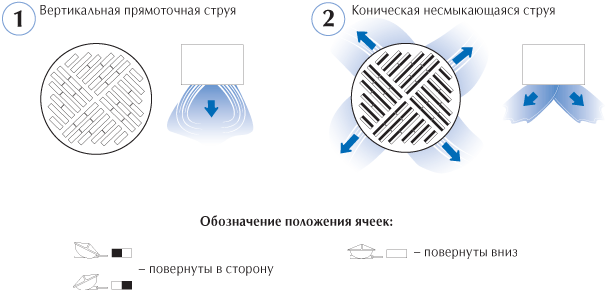

| Коническая несмыкающаяся струя (схема 2)* | |||||||||||||||||
| 315-16 | 65 | 6 | 1,7 | 0,7 | 110 | 17 | 3 | 1,2 | 185 | 49 | 5,0 | 2,0 | 385 | 212 | 10,0 | 4,1 | 2,8 |
| 450-48 | 130 | 3 | 2,1 | 0,8 | 230 | 10 | 4 | 1,5 | 400 | 30 | 6,5 | 2,6 | 810 | 122 | 13,0 | 5,2 | 3,5 |
| 595-76 | 380 | 7 | 4,4 | 1,8 | 580 | 17 | 7 | 2,7 | 860 | 37 | 10,0 | 4,0 | 1500 | 113 | 17,0 | 7,0 | 4,7 |
| * Угол раскрытия конического потока для 5ВКВ(С)-16, 5ВКВ(С)-48 равен 100°, для 5ВКВ(С)-76 равен 150°. Дальнобойность конического потока рассчитывается по его аэродинамической оси. | |||||||||||||||||
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
| % открытия регулятора воздуха | 100% b=0° | 70% b=45° | 50% b=60° | |
| К | 1,7 | 7 | 20 |
Данные для подбора воздухораспределителей 6ВКВ, 6ВКВР при подаче воздуха
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | L0, | ∆Pпол | Дальнобой- | ||||||
| ность, м | ность, м при | ность, м при | ность, м при | ||||||||||||||
| м3/ч | Па | при Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | м3/ч | Па | Vx,м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||

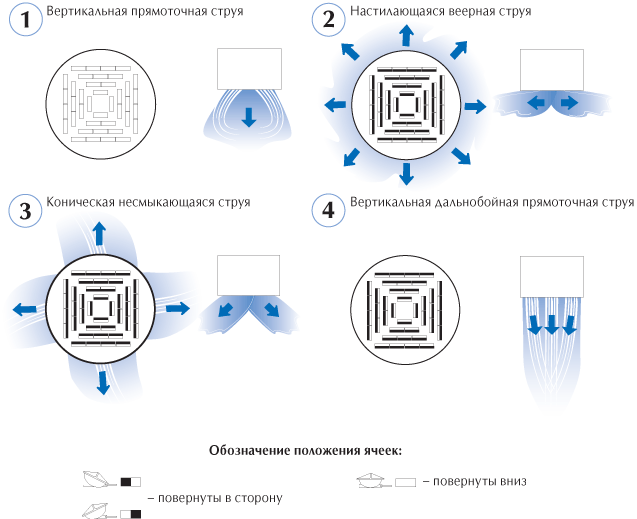

| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 315-16 | 60 | 11 | 2,1 | 0,8 | 90 | 25 | 3 | 1,2 | 150 | 69 | 5,2 | 2,1 | 280 | 241 | 9,7 | 3,9 | 2,6 |
| 450-40 | 200 | 21 | 7,1 | 2,8 | 290 | 44 | 10 | 4,1 | 420 | 92 | 15,0 | 6,0 | 710 | 263 | 25,0 | 10,0 | 6,7 |
| 595-84 | 315 | 12 | 7,7 | 3,1 | 470 | 26 | 12 | 4,6 | 695 | 57 | 17,0 | 6,8 | 1230 | 179 | 30,0 | 12,0 | 8,0 |
| Настилающаяся веерная струя (схема 2)* | |||||||||||||||||
| 595-84 | 460 | 16 | 11,0 | 4,2 | 690 | 36 | 16 | 6,3 | 1000 | 76 | 23,0 | 9,2 | 1680 | 213 | 39,0 | 15,0 | 10,0 |
| Коническая несмыкающаяся струя (схема 3)** | |||||||||||||||||
| 315-16 | 80 | 8 | 3,1 | 1,2 | 140 | 25 | 5 | 2,2 | 230 | 68 | 8,9 | 3,6 | 440 | 250 | 17,0 | 6,8 | 4,5 |
| 450-40 | 220 | 14 | 5,9 | 2,4 | 350 | 36 | 9 | 3,8 | 530 | 83 | 14,0 | 5,7 | 975 | 281 | 26,0 | 10,0 | 7,0 |
| Вертикальная дальнобойная прямоточная струя (схема 4) | |||||||||||||||||
| 315-16 | 50 | 5 | 4,8 | 1,9 | 70 | 10 | 7 | 2,7 | 130 | 36 | 12,0 | 5,0 | 250 | 132 | 24,0 | 9,5 | 6,4 |
| 450-40 | 120 | 7 | 7,9 | 3,2 | 230 | 26 | 15 | 6,1 | 390 | 74 | 26,0 | 10,0 | 730 | 258 | 48,0 | 19,0 | 13,0 |
| 595-84 | 250 | 7 | 11,0 | 4,6 | 420 | 19 | 19 | 7,6 | 680 | 51 | 31,0 | 12,0 | 1240 | 169 | 56,0 | 23,0 | 15,0 |
| * При отсутствии настилающей поверхности дальнобойность потока уменьшается в соответствии с коэффициентом 0,7. | |||||||||||||||||
| ** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси. | |||||||||||||||||
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
| % открытия регулятора воздуха | 100% b=0° | 70% b=45° | 50% b=60° | |
| К | 1,7 | 7 | 20 |
Подберём под ваш проект
Пришлите спецификацию, проект или опишите задачу — инженер подберёт конкретные модели, посчитает стоимость и сроки поставки.
- Ответ в течение рабочего дня
- Несколько вариантов по бюджету
- Аналоги под замену импорта
- Заводская гарантия и документы
Не нашли нужную позицию?
Пришлите спецификацию, проект или фотографию узла — инженер подберёт оборудование, предложит аналоги и посчитает стоимость.
