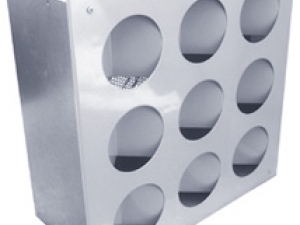

Воздухораспределители "Генератор комфорта" 1ВПК, 1ВПКР
Описание
Воздухораспределители "Генератор комфорта" 1ВПК/1ВПКР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях различного назначения с высокими потолками (киноконцертные и конференц-залы, залы вокзалов и аэропортов, торговые центры, а также производственные и складские помещения). Особенностью данных изделий является возникновение при прохождении воздуха через воздухораспределитель автоколебаний воздуха с частотой 5-20 Гц, благодаря чему формируется быстрозатухающий пульсирующий турбулентный поток воздуха с увеличенным углом раскрытия воздушной струи. Ускоренное затухание воздушной струи и увеличенный угол раскрытия позволяют увеличить избыточную температуру приточного воздуха и уменьшить площадь застойных зон. Небольшие автоколебательные изменения скорости и направления воздуха создают ощущение комфорта - так называемый динамический микроклимат. Преимущества воздухораспределителей "Генератор комфорта" 1ВПК/1ВПКР:
Создание пульсирующего воздушного потока без движущихся деталей; Увеличение угла раскрытия воздушной струи; Повышение интенсивности затухания скорости и избыточной температуры воздуха; Увеличение дальнобойности воздушной струи за счет взаимодействия отдельных струй истекающих из отверстий; Уменьшение площади застойных зон в помещении; Обеспечение большей зоны воздушного комфорта в помещении при одинаковом удельном расходе приточного воздуха на 1м2 площади.
Конструктивно "Генератор комфорта" 1ВПК состоит из воздухораздающей панели, в которой выполнены круглые отверстия со специальным экраном, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Воздухораспределитель 1ВПКР оснащен регулирующим устройством для изменения расхода воздуха, установленным в подводящем патрубке КСД. Воздухораспределители 1ВПК/1ВПКР предназначены для монтажа в верхней зоне помещений, на высоте от 4 до 6 м, на отводах с открытой прокладкой магистральных воздуховодов или в подшивном пространстве потолка. Материал панели – сталь, окрашенная методом порошкового напыления, стандартный цвет – глянцевый металлик (RAL 9006). Материал КСД – неокрашенная оцинкованная сталь. При изготовлении изделия на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.
Чертежи и схемы
Характеристики воздухораспределителей 1ВПК, 1ВПКР
| Модель | F0, м2 | A, мм | B, мм | ØDп, мм | a, мм | b, мм | с, мм | Вес, кг |
| 1ВПК 300 x 300 | 0,033 | 300 | 300 | 124 | 270 | 270 | 200 | 3,4 |
| 1ВПК 450 x 450 | 0,074 | 450 | 450 | 159 | 420 | 420 | 200 | 4,3 |
| 1ВПК 595 x 595 | 0,131 | 595 | 595 | 199 | 570 | 570 | 200 | 9,7 |
| 1ВПКР 300 x 300 | 0,033 | 300 | 300 | 124 | 270 | 270 | 200 | 3,7 |
| 1ВПКР 450 x 450 | 0,074 | 400 | 400 | 159 | 420 | 420 | 200 | 4,6 |
| 1ВПКР 595 x 595 | 0,131 | 595 | 595 | 199 | 570 | 570 | 200 | 10,1 |
Данные для подбора панельных воздухораспределителей 1ВПК, 1ВПКР
| Модель | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| Lо, м3/ч | ΔPп, Па | дально-бойн., м, при Vx,м/c | Lо, м3/ч | ΔPп, Па | дально-бойн., м, при Vx,м/c | Lо, м3/ч | ΔPп, Па | дальнобойность, м при Vx,м/c | Lо, м3/ч | ΔPп, Па | дально-бойн., м, при Vx,м/c | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | |||||||||
| 1ВПК (Р) 300 x 300 | 110 | 15 | 3,5 | 1,4 | 160 | 31 | 5,2 | 2,1 | 240 | 69 | 7,7 | 3,1 | 2,1 | 430 | 223 | 5,5 | 3,7 |
| 1ВПК (Р) 450 x 450 | 185 | 9 | 3,2 | 1,3 | 280 | 20 | 4,9 | 2,0 | 430 | 48 | 7,5 | 3,0 | 2,0 | 810 | 169 | 5,6 | 3,8 |
| 1ВПК (Р) 595 x 595 | 280 | 7 | 2,6 | 1,0 | 410 | 16 | 3,8 | 1,5 | 600 | 33 | 5,6 | 2,2 | 1,5 | 1100 | 112 | 4,1 | 2,7 |
В воздухораспределителях с регулятором расхода табличные значения ΔPп корректируются:
| |||||||||||||
