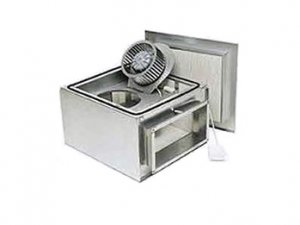

Вентиляторы в звукоизолированном корпусе для прямоугольных каналов (IRE)
Описание
Все канальные вентиляторы IRE оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентиляторов расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики.
Канальные вентиляторы IRE могут быть установлены в любом положении.
Регулирование скорости всех канальных вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько канальных вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.
Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, воздухораспределительные и защитные решётки и т. д.
Чертежи и схемы
Таблица подбора
| Модель | Описание | ||
Частота вращения, об./мин | Напряжение, | Рабочий ток, | |
| IRE 40*20 B | 900 | 230 | 0,61 |
| IRE 40*20 D | 1420 | 230 | 1,72 |
| IRE 40*20 A | 2460 | 230 | 0,67 |
| IRE 40*20 E | 2510 | 230 | 0,8 |
| IRE 50*25 A | 900 | 230 | 1,21 |
| IRE 50*25 B | 1400 | 230 | 2,76 |
| IRE 50*25 C | 1800 | 230 | 1,7 |
| IRE 50*30 C | 2200 | 230 | 2,4 |
| IRE 50*30 D | 900 | 230 | 2,56 |
| IRE 50*30 F | 1400 | 230 | 4 |
| IRE 60*35 A | 690 | 400 | 1,8 |
| IRE 60*35 B | 850 | 230 | 4 |
| IRE 60*35 C | 870 | 400 | 2,9 |
| IRE 60*35 D | 1200 | 230 | 8 |
| IRE 60*35 E | 1250 | 400 | 4,2 |
| IRE 60*35 F | 1300 | 400 | 6 |
| IRE 80*50 A | 690 | 400 | 2,5 |
| IRE 80*50 B | 680 | 400 | 4,8 |
| IRE 80*50 C | 870 | 400 | 5 |
| IRE 80*50 D | 870 | 400 | 7 |
| IRE 80*50 E | 1390 | 400 | 8,5 |
