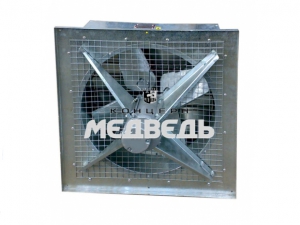

Вентиляторы оконные осевые ВО
Описание
Оконные осевые вентиляторы ВО используются в приточной вентиляции или вытяжной системы в сооружениях промышленного, сельскохозяйственного и бытового назначения. Устанавливаются в оконные или стеновые проёмы.
Вентилятор ВО - одностороннего всасывания. В его квадратном корпусе расположено рабочее колесо из оцинкованной стали. С передней стороны корпус защищен металлической сеткой. Колесо вентилятора имеет пять лопаток. Оконные вентиляторы пользуются большой популярностью, благодаря ряду преимуществ: небольшой вес и габаритные размеры, производительность и энергоэкономичность, низкий уровень шума, долговечность, легкость монтажа и надежность корпуса оправдывают спрос на данную модель.
Существует 9 типоразмеров оконных вентиляторов: № 2; №2,5; №3; №3,15; №4; №5,6; №7,1; №8 и № 12. Они могут комплектоваться жалюзи (с К/Ж) и быть без жалюзи (без К/Ж). Двигатель на 220 или 380В. Материал изготовления – оцинкованная сталь.
Эксплуатируются в условиях умеренного климата с температурным режимом -40˚С/+40˚С. В воздухе не должно быть агрессивных включений, липких и волокнистых веществ, негативно влияющих на состояние сталей обыкновенного качества. Запыленность рабочей среды не должна превышать 1г/м³.

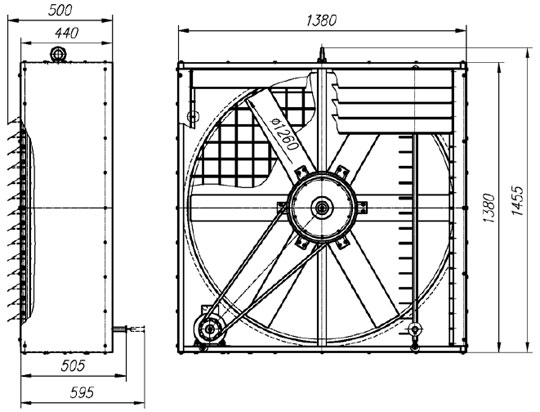

Чертежи и схемы
Таблица подбора
| Тип вентилятора | Подача воздуха м3/ч | Напряжение питания, В | Частотавращения об/мин | Мощность двигателя, кВт | Уровень шума, дБ | Степень защиты | Масса Кг |
| ВО-2,5 | 950 | 1ф220 | 1500 | 0,016 | 60 | IP42 | 3,0 |
| ВО-2,5 | 950 | 3ф380 | 1500 | 0,06 | 60 | IP54 | 6,0 |
| ВО-3,0 | 1800 | 1ф220 | 1500 | 0,034 | 68 | IP42 | 4,5 |
| ВО-3,0 | 2000 | 3ф380 | 1500 | 0,06 | 60 | IP54 | 7,5 |
| ВО-3,15 | 2600 | 1ф220 | 1500 | 0,034 | 68 | IP42 | 4,5 |
| ВО-3,15 | 2500 | 3ф380 | 1500 | 0,06 | 62 | IP54 | 8,0 |
| ВО-3,5 | 2800 | 3ф380 | 1500 | 0,06 | 64 | IP54 | 8,5 |
| ВО-4,0 | 4500 | 3ф380 | 1500 | 0,18 | 74 | IP55 | 12,0 |
| ВО-5,6 | 9000 | 3ф380 | 1500 | 0,37 | 75 | IP55 | 26,0 |
| ВО-7,1 | 11000 | 3ф380 | 1000 | 0,37 | 77 | IP55 | 36,0 |
| ВО-8,0 | 20000 | 3ф380 | 1000 | 0,75 | 78 | IP55 | 46,0 |
| ВО-12 | 40000 | 3ф380 | 1500 | 1,5 | 72 | IP54 | 59,0 |

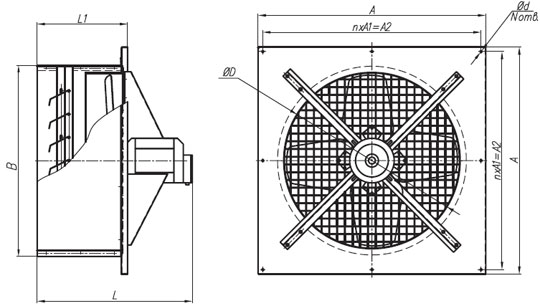

Таблица подбора
| № вентилятора | A | A1 | A2 | B | L | L1 | d | D | n, отв. | N, отв |
| 2,5 | 325 | 310 | 310 | 300 | 285 | 113 | 4,5 | 252 | 1 | 4 |
| 3,0 | 448 | 428 | 428 | 375 | 310 | 137 | 5 | 305 | 1 | 4 |
| 3,15 | 448 | 428 | 428 | 375 | 310 | 137 | 5 | 321 | 1 | 4 |
| 3,5 | 510 | 484 | 484 | 420 | 330 | 156 | 5 | 350 | 1 | 4 |
| 4,0 | 510 | 484 | 484 | 420 | 336 | 168 | 5 | 403 | 1 | 4 |
| 5,6 | 735 | 351,5 | 703 | 620 | 476 | 290 | 6 | 570 | 2 | 8 |
| 7,1 | 933 | 447,5 | 895 | 747 | 486 | 296 | 8 | 713 | 2 | 8 |

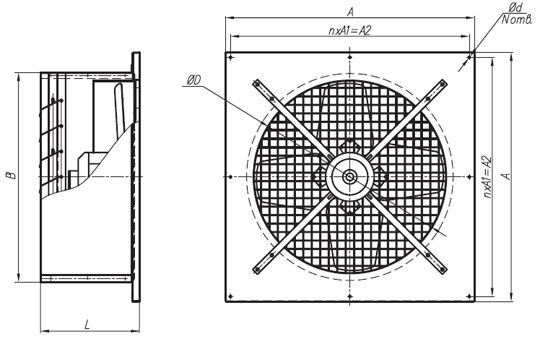

Таблица подбора
| № вентилятора | A | A1 | A2 | B | L | d | D | n, отв. | N, отв |
| 2,5 | 325 | 310 | 310 | 300 | 214 | 4,5 | 252 | 1 | 4 |
| 3,0 | 448 | 428 | 428 | 375 | 250 | 5 | 305 | 1 | 4 |
| 3,15 | 448 | 428 | 428 | 375 | 250 | 5 | 321 | 1 | 4 |
| 8 (380 В) | 940 | 454,5 | 909 | 830 | 485 | 11 | 810 | 2 | 8 |
