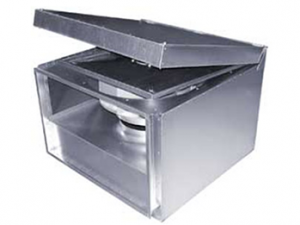

В звукоизолированном корпусе для прямоугольных каналов (RKBI)
Описание
Все канальные вентиляторы RKBI оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали и покрыт по периметру тепло-, звукоизоляцией толщиной 50 мм. Все вентиляторы снабжены рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы RKBI применяются для прямоугольных каналов сечением от 600х350 до 1000х500 мм.
Все канальные вентиляторы RKBI могут быть установлены в любом положении.
Регулирование скорости всех канальных вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько канальных вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформа тора.
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.
Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.
Чертежи и схемы
Таблица подбора
Тип вентилятора | Напряжение, | Потребл. мощность, | Ток, | Частота вращ., об/мин | Вес, кг |
| RKBI 600х350 A1 | 230/50 | 298 | 1,34 | 920 | 52 |
| RKBI 600х350 B1 | 230/50 | 412 | 2,11 | 1405 | 51 |
| RKBI 600х350 B3 | 400/50 | 338 | 1,04 | 1415 | 52 |
| RKBI 600х350 D1 | 230/50 | 515 | 2,46 | 1370 | 56 |
| RKBI 600х350 D3 | 400/50 | 522 | 1,27 | 1415 | 49,5 |
| RKBI 700х400 C1 | 230/50 | 563 | 2,73 | 910 | 64,5 |
| RKBI 700х400 C3 | 400/50 | 530 | 1,2 | 920 | 65,5 |
| RKBI 700х400 E1 | 230/50 | 731 | 3,3 | 1252 | 62,5 |
| RKBI 700х400 E3 | 400/50 | 780 | 1,55 | 1358 | 62,5 |
| RKBI 800х500 B1 | 230/50 | 867 | 4,44 | 871 | 87 |
| RKBI 800х500 B3 | 400/50 | 776 | 1,88 | 899 | 87,5 |
| RKBI 800х500 K1 | 230/50 | 1611 | 7,75 | 1285 | 86,5 |
| RKBI 800х500 K3 | 400/50 | 1715 | 3,69 | 1395 | 87 |
| RKBI 1000х500 J1 | 230/50 | 1317 | 6,43 | 875 | 131,5 |
| RKBI 1000х500 J3 | 400/50 | 1282 | 3,44 | 890 | 131,5 |
| RKBI 1000х500 L3 | 400/50 | 2455 | 4,9 | 1348 | 124 |
