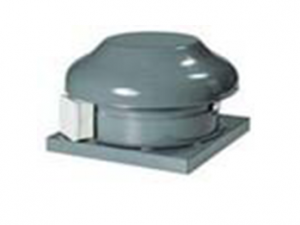

Крышные вентиляторы (TKS, TKK)
Описание
Крышные вентиляторы оборудованы асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентиляторы имеют откидывающуюся верхнюю часть (крышка с двигателем и рабочим колесом). Корпус вентиляторов изготавливаются из гальванизированной стали. Крышные вентиляторы TKK поставляются с полиэфирным антикоррозионным покрытием. TKK — вентиляторы с вертикальным выбросом воздуха. TKS - вентиляторыс горизонтальным выбросом воздуха.
Крышные вентиляторы TKS, TKK должны устанавливаться только вертикально.
Регулирование скорости всех крышных вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько крышных вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.
Регуляторы скорости.
Таблица подбора
| Модель | Описание | ||
Частота вращения, об./мин | Напряжение, В | Рабочий ток, А | |
| TKS 300 A | 1700 | 230 | 0,19 |
| TKS 300 B | 2250 | 230 | 0,2 |
| TKS 300 C | 2460 | 230 | 0,31 |
| TKS 400 A | 1850 | 230 | 0,42 |
| TKS 400 B | 2580 | 230 | 0,5 |
| TKS 400 C | 2420 | 230 | 0,76 |
| TKK 300 A | 1715 | 230 | 0,2 |
| TKK 300 C | 2410 | 230 | 0,32 |
| TKK 400 A | 1705 | 230 | 0,27 |
| TKK 400 B | 2480 | 230 | 0,45 |
| TKK 400 C | 2490 | 230 | 0,67 |
| TKK 400 D | 2460 | 230 | 0,82 |
| TKK 560 A1 | 1300 | 230 | 0,56 |
| TKK 560 B1 | 1300 | 230 | 1,41 |
| TKK 560 B3 | 1400 | 400 | 0,79 |
| TKK 660 B1 | 1250 | 230 | 2 |
| TKK 660 B3 | 1400 | 400 | 1,14 |
| TKK 760 A1 | 890 | 230 | 0,98 |
| TKK 760 A3 | 885 | 400 | 0,77 |
| TKK 760 B1 | 1370 | 230 | 3,2 |
| TKK 760 B3 | 1340 | 400 | 1,31 |
| TKK 960 A1 | 900 | 230 | 1,18 |
| TKK 960 A3 | 910 | 400 | 0,84 |
| TKK 960 B1 | 850 | 230 | 2,87 |
| TKK 960 B3 | 880 | 400 | 1,29 |
| TKK 960 C1 | 1380 | 230 | 5,73 |
| TKK 960 C3 | 1360 | 400 | 2,47 |
| TKK 960 D3 | 1370 | 400 | 3,72 |
| TKK 1060 A3 | 670 | 400 | 0,82 |
| TKK 1060 B3 | 900 | 400 | 2,2 |
