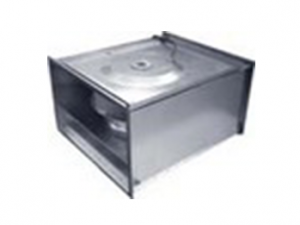

Канальные вентиляторы для прямоугольных каналов (RKB)
Описание
Все канальные вентиляторы RKB оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Все вентиляторы снабжены рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным.
Установка Канальные вентиляторы RKB могут быть установлены в любом положении.
Регулирование скорости Регулирование скорости всех канальных вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько канальных вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.
Аксессуары Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.
Чертежи и схемы
Таблица подбора
Тип вентилятора | Напряжение, | Номинальная | Ток, | Частота | Размеры | Вес, | |||
a | b | c | d | ||||||
| RKB 300*150 C1 | 230/50 | 80 | 0,35 | 2465 | 300 | 150 | 192 | 375 | 5,5 |
| RKB 400*200 A1 | 230/50 | 106 | 0,46 | 2530 | 400 | 200 | 242 | 502 | 9,0 |
| RKB 400*200 E1 | 230/50 | 207 | 0,91 | 2400 | 400 | 200 | 251 | 502 | 10,5 |
| RKB 500*250 A1 | 230/50 | 133 | 0,59 | 1270 | 500 | 250 | 294 | 532 | 10 |
| RKB 500*250 C1 | 230/50 | 196 | 0,86 | 2460 | 500 | 250 | 293 | 532 | 15 |
| RKB 500*250 E1 | 230/50 | 277 | 1,21 | 2455 | 500 | 250 | 293 | 532 | 15 |
| RKB 600*300 A1 | 230/50 | 287 | 1,3 | 925 | 600 | 300 | 356 | 717 | 31,0 |
| RKB 600*300 B1 | 230/50 | 318 | 1,46 | 1305 | 600 | 300 | 363 | 642 | 22,5 |
| RKB 600*300 G1 | 230/50 | 409 | 2,1 | 1410 | 600 | 300 | 357 | 642 | 25,5 |
| RKB 600*350 A1 | 230/50 | 298 | 1,34 | 920 | 600 | 350 | 397 | 717 | 31,0 |
| RKB 600*350 B1 | 230/50 | 412 | 2,11 | 1405 | 600 | 350 | 395 | 717 | 29,5 |
| RKB 600*350 B3 | 400/50 | 338 | 1,04 | 1415 | 600 | 350 | 395 | 717 | 31,5 |
| RKB 600*350 D1 | 230/50 | 515 | 2,46 | 1370 | 600 | 350 | 401 | 717 | 30,5 |
| RKB 600*350 D3 | 400/50 | 522 | 1,27 | 1415 | 600 | 350 | 401 | 717 | 24,0 |
| RKB 700*400 C1 | 230/50 | 563 | 2,73 | 910 | 700 | 350 | 453 | 787 | 40,5 |
| RKB 700*400 C3 | 400/50 | 530 | 1,2 | 920 | 700 | 400 | 453 | 787 | 41,5 |
| RKB 700*400 E1 | 230/50 | 731 | 3,3 | 1252 | 700 | 400 | 452 | 787 | 38,5 |
| RKB 700*400 E3 | 400/50 | 780 | 1,55 | 1358 | 700 | 400 | 452 | 787 | 38,5 |
| RKB 800*500 B1 | 230/50 | 867 | 4,44 | 871 | 800 | 400 | 554 | 912 | 64,0 |
| RKB 800*500 B3 | 400/50 | 776 | 1,88 | 899 | 800 | 500 | 554 | 912 | 64,5 |
| RKB 800*500 K1 | 230/50 | 1611 | 7,75 | 1285 | 800 | 500 | 554 | 912 | 57,0 |
| RKB 800*500 K3 | 400/50 | 1715 | 3,69 | 1395 | 800 | 500 | 554 | 912 | 57,5 |
| RKB 1000*500 J1 | 230/50 | 1317 | 6,43 | 875 | 1000 | 500 | 561 | 1017 | 88 |
| RKB 1000*500 J3 | 400/50 | 1282 | 3,44 | 890 | 1000 | 500 | 561 | 1017 | 88 |
| RKB 1000*500 L3 | 400/50 | 2455 | 4,9 | 1348 | 1000 | 500 | 561 | 1017 | 80 |
