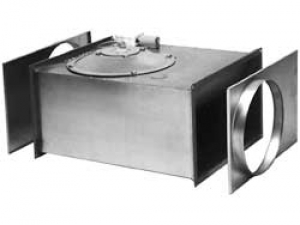

Канальные вентиляторы для прямоугольных каналов (RK/RKC)

Кратко

Производитель: Ostberg

Описание

Все канальные вентиляторы RK и RKC оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентиляторы RKC предназначены для установки в круглых каналах, RK применяются для прямоугольных каналов.

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости всех канальных вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.

Регуляторы скорости, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Чертежи и схемы

Таблица подбора

Тип вентилятора		Напря жение, В/Гц	Ном. мощн. Вт	Ток, А	Произ- води- тель-ность	Частота вращ., об/мин	Размеры, мм								Вес, кг
Прямоугольный	Круглый						a	b	c	d	e	f	g	h
*RK300150C1**	RKC160C1	230/50	83	0,36	450	2300	300	150	30	375	192	342	148	213	7
Адаптер (комплект 2 шт.) 300х150 на Ø 160
*RK400200A1**	RKC200A1	230/50	107	0,47	800	2300	400	200	40	500	244	444	214	264	13
*RK400200B1**	RKC200B1	230/50	158	0,69	990	2400	400	200	40	500	244	444	214	264	13
*RK400200E1**	RKC200E1	230/50	188	0,83	1000	2400	400	200	40	500	244	444	214	264	14
*RK400200C1**	RKC200C1	230/50	215	0,95	1260	815	400	200	40	500	244	444	214	264	11
*RK400200C3**	RKC200C3	400/50	375	0,65	1150	1185	400	200	40	500	244	444	214	264	13
Адаптер (комплект 2 шт.) 400х200 на Ø 200
*RK500250В1**	RKC250В1	230/50	-	0,89	1050	-	500	250	40	600	294	544	148	314	-
*RK500250C1**	RKC250C1	230/50	284	1,24	1500	2400	500	250	40	600	294	544	148	314	16
*RK500250D1**	RKC250D1	230/50	-	2,41	1500	-	500	250	40	600	294	544	148	314	-
*RK500250D3**	RKC250D3	400/50	-	0,93	1800	-	500	250	40	600	294	544	148	314	-
Адаптер (комплект 2 шт.) 500х250 на Ø 250
*RK500300A1**	RKC315A1	230/50	320	1,45	1760	765	500	300	40	562	344	544	192	364	19
*RK500300B1**	RKC315B1	230/50	690	3,25	1800	1275	500	300	40	562	344	544	192	364	21
*RK500300B3**	RKC315B3	400/50	720	1,45	2300	1260	500	300	40	562	344	544	192	364	21
Адаптер (комплект 2 шт.) 500х300 на Ø 315
*RK600300D1**	RKC315D1	230/50	530	2,35	2100	750	600	300	40	642	344	644	214	364	30
*RK600300D3**	RKC315D3	400/50	430	0,78	2500	810	600	300	40	642	344	644	214	364	30
*RK600300F1**	RKC315F1	230/50	1230	5,83	2700	990	600	300	40	642	344	644	214	364	32
*RK600350E3**	RKC315F3	400/50	1675	3,1	3300	1305	600	300	40	642	344	644	214	364	32
Адаптер (комплект 2 шт.) 600х300 на Ø 315
*RK600350C1**	RKC355C1	230/50	890	4,1	3200	775	600	350	45	717	394	644	252	414	38
*RK600350C3**	RKC355C3	400/50	975	2,1	3500	840	600	350	45	717	394	644	252	414	38
*RK600350E1**	RKC355E1	230/50	1960	9,15	3750	1200	600	350	45	717	394	644	252	414	42
*RK600350E3**	RKC355E3	400/50	2065	3,9	4200	1355	600	350	45	717	394	644	252	414	42
Адаптер (комплект 2 шт.) 600х350 на Ø 355
*RK700400A3**	RKC400A3	400/50	1025	2,25	4200	680	700	400	45	787	444	744	306	468	47
*RK700400B3**	RKC400B3	400/50	1535	3,15	5250	835	700	400	45	787	444	744	306	468	54
*RK700400D3**	RKC400B3	400/50	4000	6,8	5500	1375	700	400	45	787	444	744	306	468	60
Адаптер (комплект 2 шт.) 700х400 на Ø 400
*RK800500C3**	RKC500C3	400/50	1290	2,94	4800	643	800	500	50	882	544	844	306	568	70
*RK800500E3**	RKC500E3	400/50	2810	5,26	6100	578	800	500	50	882	544	844	306	568	78
*RK800500F3**	RKC500F3	400/50	5350	9,41	6750	1390	800	500	50	882	544	844	306	568	81
Адаптер (комплект 2 шт.) 800х500 на Ø 500
*RK1000500G3**	RKC500G3	400/50	2480	5,24	6500	690	1000	500	50	982	544	1044	294	568	90
*RK1000500H3**	RKC500H3	400/50	4147	7,4	7950	890	100	500	50	982	544	1044	294	568	90
Адаптер (комплект 2 шт.) 1000х500 на Ø 500
