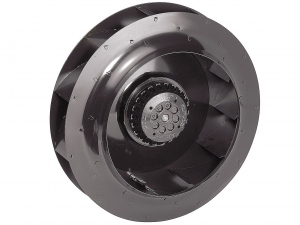

Центробежный вентилятор R2E280-AE52-31
Описание
Центробежный вентилятор AC R2E280-AE52-31 представляет собой ротор, на котором закреплены загнутые назад лопатки спиральной формы, которые при вращении ротора, сталкиваясь с воздухом, отбрасывают его.
Благодаря внешнему ротору, который встроен в центробежную крыльчатку, конструкция получается компактной, двигатель получает дополнительное охлаждение. Так как у вентилятора лопатки загнуты назад, он не нуждается в корпусе "улитка".
Рабочее колесо сделано из листовой стали, колесо и ротор окрашены лакокрасочным покрытием черного цвета, отверстие для конденсата находится со стороны ротора.
Степень защиты: IP 44; в зависимости от монтажного положения согл. EN 60034-5.
Применение центробежных (радиальных) вентиляторов R2E280-AE52-31 позволяет экономить приблизительно 20% электроэнергии. Также они легко переносят перегрузки по расходу воздуха.
Вентилятор соответствует стандартам EN 60335-1.
Тип вентилятора: R2E280-AE52-31 Мотор вентилятора: M2E068-EC
Технические характеристики центробежного вентилятора R2E280-AE52-31
Чертёж центробежного вентилятора R2E280-AE52-31
1 - Деталь оснастки: впускное сопло 96360-2-4013, не входит в комплект поставки 2 - Глубина вворачивания: макс. 6 мм 3 - Соединительный провод, силиконовый, 4G 0,5 мм², с заделкой 4 зажимами
Характеристики: производительность по воздуху 50 Hz
Чертежи и схемы
Таблица подбора
| Вес | 3,6 кг |
| Размер двигателя | 280 mm |
| Количество лопастей | 11 |
| Направление вращения | Справа, вид на ротор |
| Допустимые темп. окружающей среды электродвигателя (трансп./ хранение) | от +80 до -40 °C |
| Положение при монтаже | Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
| Режим работы | S1 |
| Контактный ток по IEC 60990 (измерительная схема рис. 4, TN-система) | < 0,75 mA |
| Класс изоляции | F |
| Класс защиты от влажности | F1-2 |
