Потолочные четырехсторонние диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

Кратко

Производитель: Арктос

Описание

Четырехсторонние потолочные диффузоры 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С предназначены для подачи и удаления воздуха в жилых, административных, общественных и производственных помещениях.

Четырехсторонние диффузоры 4АПН-П состоят из прямоугольного корпуса, в который при помощи пружин устанавливается блок внутренних квадратных диффузоров с перфорированной пластиной в центре с Кж.с. = 0,6.

В потолочных диффузорах 4АПН-С перфорированная пластина заменена на сотовую вставку.

Потолочные диффузоры 4АПН-П, 4АПН-С формируют комбинированный приточный поток: симметричную настилающуюся веерную струю через щель между корпусом и внутренним диффузором и вертикальную коническую струю через перфорированную или сотовую часть, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.

Потолочные диффузоры 4АПР-П, 4АПР-С комплектуются регулятором расхода воздуха. В диффузорах 4АПР-С регулятор устанавливается только на сотовую часть. Монтаж диффузора к воздуховоду осуществляется с помощью самонарезающих винтов.

Потолочные диффузоры изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

Минимальный размер диффузоров 300 x 300 мм, максимальный - 600 x 600 мм. При обозначении типоразмера изделия 600 х 600 мм фактический размер составляет 595 х 595 мм.

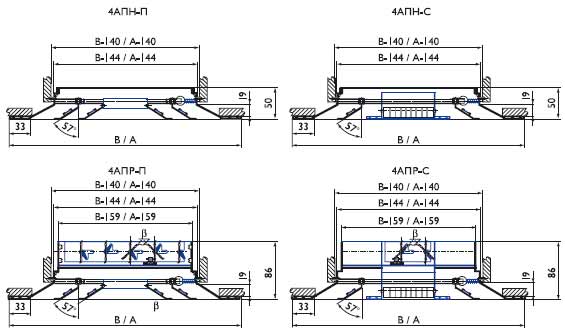

Конструктивные схемы диффузоров 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

Характеристики диффузоров 4АПН-П, 4АПР-П, 4АПН-С, 4АПР-С

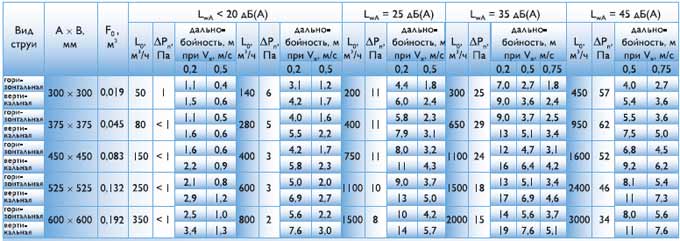

Данные для подбора потолочных диффузоров 4АПН-П, 4АПН-С при подаче воздуха в помещение комбинированными струями

∆P4АПР-П, 4АПР-С полн. = К х ∆Рполн,

LWA4АПР-П, 4АПР-С = LWA + ∆LWA

В потолочных диффузорах 4АПР-П, 4АПР-С с регулятором расхода воздуха табличные значения ∆Pполн. и LWAкорректируются

Значение коэффициента К и LWA для потолочных диффузоров 4АПР-П, 4АПР-С

Данные для подбора потолочных диффузоров 4АПН-П, 4АПН-С при удалении воздуха из помещения

∆P4АПР-П, 4АПР-С полн. = К х ∆Рполн,

LWA4АПР-П, 4АПР-С = LWA + ∆LWA

Значение коэффициента К и LWA для потолочных диффузоров 4АПР-П, 4АПР-С

Чертежи и схемы

Таблица подбора

А х В, мм	F0, м2	Fм.с., м2	Масса,кг
АПН-П	АПН-С	АПН-П	АПР-П	АПН-С	АПР-С
300 х 300	0,019	0,016	0,017	0,8	1,1	0,8	0,9
375 х 375	0,045	0,032	-	1,1	1,5	-	-
450 х 450	0,083	0,050	0,057	1,7	2,4	1,7	1,9
525 х 525	0,132	0,076	-	2,3	3,3	-	-
600 х 600	0,192	0,109	0,119	2,9	4,2	2,4	2,7

Таблица подбора

% открытия регулятора расхода	100% b=0°	50% b=30°	30% b=60°
K	1,2	3,2	4,0
∆LWA, дБ(А)	0	5	7

Таблица подбора

А х В, мм	Fм.с., м2	Lwa = 25 дБ (А)	Lwa = 35 дБ (А)	Lwa = 45 дБ (А)
		L0, м3/ч	∆Pn, Па	V0, м/с	L0, м3/ч	∆Pn, Па	V0, м/с	L0, м3/ч	∆Pn, Па	V0, м/с
300 х 300	0,019	250	18	3,7	400	45	5,9	550	85	8,0
375 х 375	0,045	500	17	3,1	800	44	4,9	1100	83	6,8
450 х 450	0,083	800	13	2,7	1300	34	4,4	1800	65	6,0
525 х 525	0,132	1300	14	2,7	1800	26	3,8	2700	58	5,7
600 х 600	0,192	1700	11	2,5	2400	22	3,5	3500	46	5,1
