Напольные диффузоры FDC
Описание
Напольные диффузоры FDC предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами (аудитории, концертные залы, театры, офисные помещения, помещения с телекоммуникационным оборудованием, компьютерные центры и тому подобное). Отличные акустические характеристики позволяют применять диффузоры FDC в помещениях, к которым предъявляются повышенные требования к уровню шума.
Напольные диффузоры FDC формируют быстрозатухающую закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным градиентом и получить при этом равномерное распределение температуры в обслуживаемой зоне.

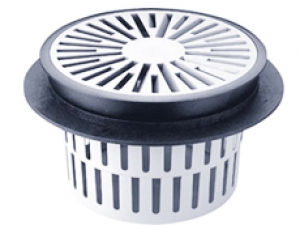

Диффузоры FDC изготавливаются из стойкого к механическим воздействиям, негорючего пластика в виде круглой решетки, снабжённой установочным фланцем, монтажным кольцом и пылесборником.
Напольные диффузоры FDC устанавливаются непосредственно в фальшпол; при монтаже диффузор размещается в установочном фланце, который прижимается к фальшполу монтажным кольцом. Подача воздуха осуществляется либо при помощи воздуховодов, либо без воздуховодов, за счет избыточного статического давления в пространстве фальшпола.
Напольные диффузоры выпускаются серого (RAL 7040) или черного (RAL 7021) цветов.
Чертежи и схемы
Характеристики диффузоров FDC
| Модель | A, мм | ØB, мм | ØC, мм | ØD, мм | E, мм | Макс. нагрузка, кг |
| FDC 200 | 145 | 220 | 210 | 200 | 250 | 550 |
Шумовые характеристики
| Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: | ||||||||
| Lwокт = Lp10A + Kокт; | ||||||||
| LwA = Lp10A + 4. | ||||||||
| где: Lwокт, дБ – октавный уровень звуковой мощности; | ||||||||
| Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме; | ||||||||
| Kокт – поправочный коэффициент; | ||||||||
| LwA, дБ(А) – корректированный уровень звуковой мощности. | ||||||||
| Модель | Поправочный коэффициент Kокт, дБ | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| FDC 200 | 14 | 9 | 8 | 2 | -3 | -10 | -16 | -27 |
| Снижение шума | ||||||||
| Модель | Снижение шума ∆L, дБ, с учетом отражения звука от открытого конца воздуховода | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| FDC 200 | 14 | 8 | 6 | 4 | 3 | 4 | 4 | 6 |
