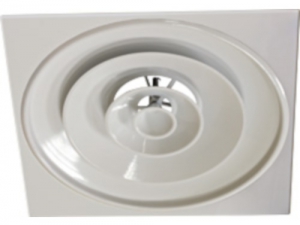

Диффузоры конические ДКК

Кратко

Производитель: Арктос

Описание

Конические диффузоры ДКК предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.

Конические диффузоры состоят из корпуса с подводящим патрубком, и центральной вставки, выполненной в виде набора конических колец. Конструкция диффузоров ДКК позволяет, путем вращения центральной вставки, вручную или с помощью электропривода, регулировать форму струи от горизонтальной веерной, при подаче охлажденного воздуха, до вертикальной конической, при подаче подогретого воздуха. Диффузоры выпускаются в трех исполнениях:

ДКК – диффузор с ручным регулированием; ДКК...-E1 – диффузор с электроприводом (2-х, 3-х позиционное управление); ДКК...-М2 – диффузор с электроприводом (пропорциональное управление 0...10 В).

Диффузоры ДКК…-E1 и ДКК…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).

Диффузоры встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

. . .

Чертежи и схемы

Таблица подбора

Характеристики диффузоров ДКК
Модель	F₀, м²	A, мм	B, мм	C, мм	C₁, мм	ØD, мм	E, мм	Вес, кг
ДКК 250-6	0,049	595	595	10	20	249	174	5,4
ДКК 315-7	0,078	750	750	15	20	314	174	8,8
ДКК 355-7	0,099	750	750	15	20	354	176	8,7
ДКК 400-7	0,125	750	750	20	20	399	176	8,4
ДКК 250-6-E1 (M2)	0,049	595	595	10	20	249	174	7,5
ДКК 315-7-E1 (M2)	0,078	750	750	15	20	314	174	10,9
ДКК 355-7-E1 (M2)	0,099	750	750	15	20	354	176	10,8
ДКК 400-7-E1 (M2)	0,125	750	750	20	20	399	176	10,7

Таблица подбора

Характеристики электроприводов
Модель диффузора		ДКК…-Е1	ДКК…-М2
Тип привода*		AST04	ADM04
Сигнал управления		2-х, 3-х позиционный	0 - 10 В
Напряжение,	В/Гц	230/50	24/50
Потребляемая мощность,	Вт	4,0	2,5
Степень защиты		IP 42	IP 42

Таблица подбора

Данные для подбора диффузоров ДКК при подаче воздуха
Модель	N*	L_wA=25 дБ(А)				L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-			L₀,	∆P_пол	Дальнобой-
		L₀,	∆P_пол	ность, м		L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м при			L₀,	∆P_пол	ность, м
		м³/ч	Па	при V_x, м/с		м³/ч	Па	V_x, м/с			м³/ч	Па	V_x, м/с			м³/ч	Па	при V_x, м/с
		м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,5	0,75	м³/ч	Па	0,2	0,75
Настилающаяся веерная струя
250-6	13	610	14	5,0	2,0	830	27	6,8	2,7	1,8	1150	51	9,4	3,8	2,5	1800	125	5,9	3,9
315-7		1000	15	6,5	2,6	1200	22	7,8	3,1	2,1	1600	39	10	4,1	2,8	2300	81	5,9	4,0
355-7		1400	19	8,0	3,2	1800	31	10	4,1	2,8	2300	50	13	5,3	3,5	3100	91	7,1	4,7
400-7		1400	12	7,1	2,9	1800	19	9,2	3,7	2,5	2500	37	13	5,1	3,4	3700	81	7,6	5,0
Настилающаяся веерная струя
250-6	0	540	18	4,4	1,8	750	35	6,1	2,4	1,6	1000	62	8,2	3,3	2,2	1600	158	5,2	3,5
315-7		930	21	6,0	2,4	1200	35	7,8	3,1	2,1	1600	62	10	4,1	2,8	2300	129	5,9	4,0
355-7		1100	18	6,3	2,5	1450	32	8,3	3,3	2,2	1900	55	11	4,4	2,9	2800	119	6,4	4,3
400-7		1350	17	6,9	2,8	1800	31	9,2	3,7	2,5	2500	59	13	5,1	3,4	3800	137	7,8	5,2
Вертикальная коническая струя
250-6	-7	470	15	7,4	2,9	640	28	10,0	4,0	2,7	850	49	13	5,3	3,6	1300	114	8,2	5,4
315-7	-10	830	18	10	4,1	1100	32	14,0	5,5	3,6	1500	60	19	7,5	5,0	2100	117	10	7,0
355-7	-10	1050	19	12	4,8	1400	32	15,0	6,2	4,1	1780	52	20	7,9	5,2	2500	103	11	7,4
400-7	-13	1050	16	14	5,8	1500	33	21,0	8,2	5,5	2050	62	29	11	7,5	3200	152	18	12
* N – количество оборотов центральной вставки, вращение осуществляется из положения заподлицо с корпусом. Знак «–» указывает на поворот по часовой стрелке, знак «+» – против часовой стрелки.

Таблица подбора

Данные для подбора диффузоров ДКК при удалении воздуха
Модель	L_wA=25 дБ(А)		L_wA=35 дБ(А)		L_wA=45 дБ(А)		L_wA=60 дБ(А)
Модель	L₀, м³/ч	∆P_полн., Па	L₀, м³/ч	∆P_полн., Па	L₀, м³/ч	∆P_полн., Па	L₀, м³/ч	∆P_полн., Па
250-6	600	8	980	22	1550	56	2100	102
315-7	1700	26	2200	44	2700	67	3300	99
355-7	1710	17	2200	27	2800	44	4100	95
400-7	2000	14	2700	26	3600	46	5400	104
