Обратный клапан КВО
Описание

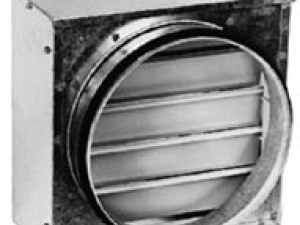

Обратный клапан КВО предназначен для автоматического перекрывания воздуховодов в системах приточной и вытяжной вентиляции при выключении вентиляторов. Корпус клапана с круглыми патрубками изготовлен из оцинкованной стали, внутрь которого вставлена инерционная решетка. Патрубки снабжены резиновыми уплотнениями для герметичного подсоединения воздуховодов или других компонентов вентиляционной системы. Корпус клапана должен устанавливаться так, чтобы сама решетка располагалась вертикально, лопастями вниз.
Чертежи и схемы
Размеры, мм
| Модель | ØD | H | B | Вес, кг |
| КBO 100М | 100 | 205 | 215 | 2,6 |
| КBO 125М | 125 | 205 | 215 | 2,8 |
| КBO 160М | 160 | 295 | 294 | 3,0 |
| КBO 200М | 200 | 295 | 294 | 3,2 |
| КBO 250М | 250 | 338 | 377 | 4,0 |
| КBO 315М | 315 | 408 | 407 | 5,5 |
| КBO 355М | 355 | 408 | 407 | |
| КBO 400М | 400 | 600 | 599 | 6,0 |
| КBO 500М | 500 | 600 | 599 | |
| КBO 630М | 630 | 800 | 705 |
