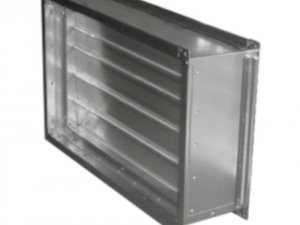

Обратный клапан КПО
Описание
Обратные клапаны КПО предназначены для автоматического перекрывания воздуховода при отключении вентилятора. Корпус клапана с прямоугольными фланцами изготовлен из оцинкованной стали. Внутрь корпуса вставлены алюминиевые лопасти инерционной решетки, которые открываются под воздействием воздушного потока и закрываются под действием силы тяжести при отключении вентилятора. Фланцы обеспечивают герметичное подсоединение клапана к воздуховодам и другим компонентам вентиляционной системы при использовании резинового или иного уплотнителя. Корпус клапана должен устанавливаться так, чтобы сама решетка располагалась вертикально, лопастями вниз.

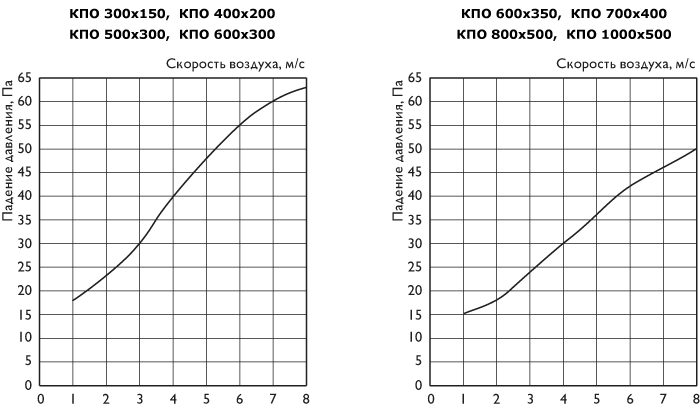

Чертежи и схемы
Размеры, мм
| Тип клапана | Размеры, мм | Вес, кг | ||
| A | B | C | ||
| КПО 300х150 | 300 | 150 | 160 | 2,3 |
| КПО 400х200 | 400 | 200 | 160 | 2,9 |
| КПО 500х250 | 500 | 250 | 160 | 3,5 |
| КПО 500х300 | 500 | 300 | 160 | 4,0 |
| КПО 600х300 | 600 | 300 | 160 | 4,3 |
| КПО 600х350 | 600 | 350 | 160 | 4,6 |
| КПО 700х400 | 700 | 400 | 160 | 6,4 |
| КПО 800х500 | 800 | 500 | 160 | 7,4 |
| КПО 1000х500 | 1000 | 500 | 160 | 8,8 |
