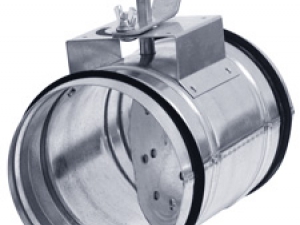

Клапан для круглых воздуховодов КВК-...P
Описание
Воздушные клапаны КВК-...Р предназначены для регулирования потока воздуха. Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Корпус с двух сторон снабжён резиновыми уплотнениями для подсоединения воздуховодов или других компонентов вентиляционной системы. Заслонка клапанов выполнена усеченной с боков, такая конструкция позволяет получить линеаризованную зависимость расхода воздуха через клапан в зависимости от угла поворота заслонки. Вал заслонки установлен на втулках из полиамида. Управление воздушными клапанами КВК-...Р осуществляется с помощью ручного или электрического привода. Для регулирования положения заслонки вручную клапан комплектуется ручкой с возможностью фиксирования ее положения. Аксессуары Подставка под электропривод, электропривод.

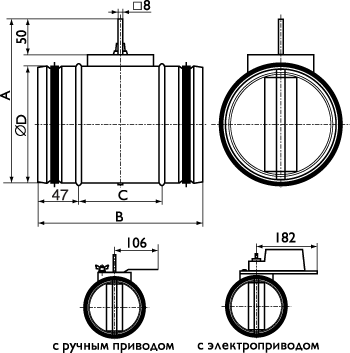

Чертежи и схемы
Технические характеристики
| Тип клапана | ØD, мм | А, мм | В, мм | С, мм | Момент вращения, Нм | Вес, кг |
| КВК 100Р | 100 | 163 | 200 | 106 | 1,0 | 0,38 |
| КВК 125Р | 125 | 193 | 200 | 106 | 1,0 | 0,53 |
| КВК 160Р | 160 | 225 | 200 | 106 | 1,0 | 0,74 |
| КВК 200Р | 200 | 272 | 200 | 106 | 1,0 | 1,11 |
| КВК 250Р | 250 | 325 | 200 | 106 | 1,5 | 1,56 |
| КВК 315Р | 315 | 390 | 200 | 106 | 2,0 | 2,12 |
| КВК 400Р | 400 | 478 | 200 | 106 | 2,0 | 2,91 |
